★PF4固定式高倍数泡沫生成器,高倍数泡沫液发泡网,泡沫产生器

文字:[大][中][小] 手机站 2021-06-09     浏览次数:614

 一、技术参数

型号   规 格:PF4方形

主 体  材 质:碳钢 (不锈钢需另报)

工  作 压 力:0.3~1.0MPA

混合液流量:2.3~5.3L/S;(138~318L/min):

流  量 允 差:±8(%)

流 量  系 数:K 81

发 泡  倍 数:≥201

发    泡    量:35-200(M3/min)

工 作  环 境:-10~39.9℃

净           重:约60kg带包装

尺           寸:净890*102*102,包装后960*1100*1100

50%    析液: ≥5min时间

泡沫混合比:3~6%(高倍泡沫均为3%最适宜)

进    水    口:水带接口DN65内扣式/快插式   或   DN65法兰接口(需定做)

执行    标准:GB20031-2005



二、产品说明

      PF4高倍数泡沫灭火装置是高倍数泡沫灭火系统的主要设备之一。

其特点是使用方便灵活,发泡量大具有灭火能力强、速度快、成本低、损失少等优点。

适宜控制A类和B类火灾等易燃易爆的液体、气体火灾、固定仓库、各种大、中型船舶的船舱,泵舱、贵重仪器设备、地下工程等场所;特别适用于有限空间大面积火灾的扑救



三、工作原理

    供水设备提供0.3-1.0 Mpa的压力水,一部分经主管道直接进入水轮机,驱动水轮旋转,并通过水轮机轴带动风轮转动。另一部分水流经比例混合器,在喷嘴处流速急剧增大,使真空室形成真空,储罐内的高倍数泡沫液由吸液管吸入比例混合器的真空室,与从喷嘴射出来的水混合,一起进入管道,再与从水轮机流出的水第二次混合,经管网通过四个喷头把泡沫混合液以雾状形式喷向发泡网,在网的内表面形成一层薄膜,有风轮吹到网上的风,吹胀成大量的气泡,构成为高倍数泡沫,淹没或覆盖燃烧着的物体表面。利用泡沫的遮断,冷却和窒息作用达到灭火的目的。



四、注意事项

1、距离泡沫发生器空气进口端0.3m以内不应有遮挡物。

2、在泡沫发生器的发泡网前方1m以内不应有妨碍泡沫喷放的障碍物。

3、用在全淹没系统的泡沫发生器,安装高度应高于泡沫设计到达的高度。

高倍数泡沫灭火系统分三种全淹没式-高而下局部应用式固定式局部移动式

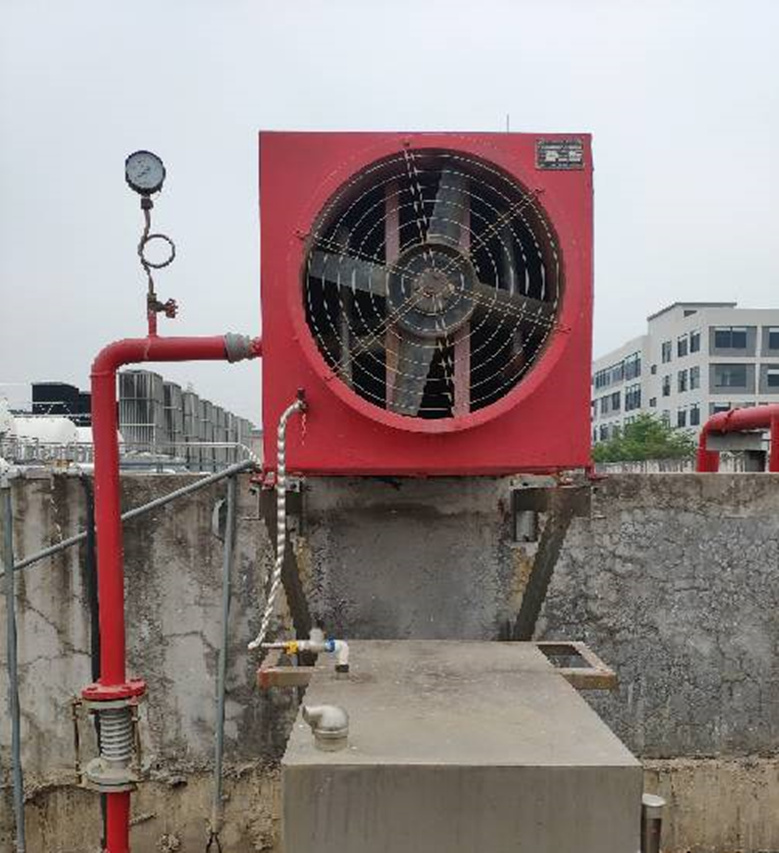

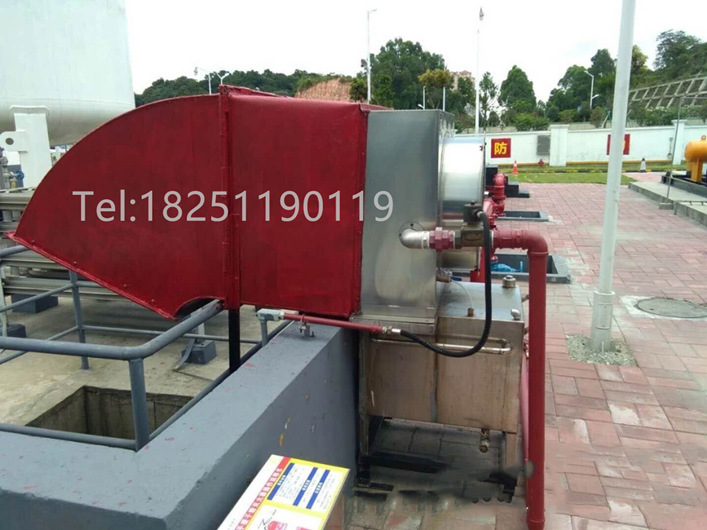

---以下为固定式,带导泡桶,需保护的气体储罐为地下的安装实例-↓-20.0902




高倍数泡沫发生器19012 (2).jpg

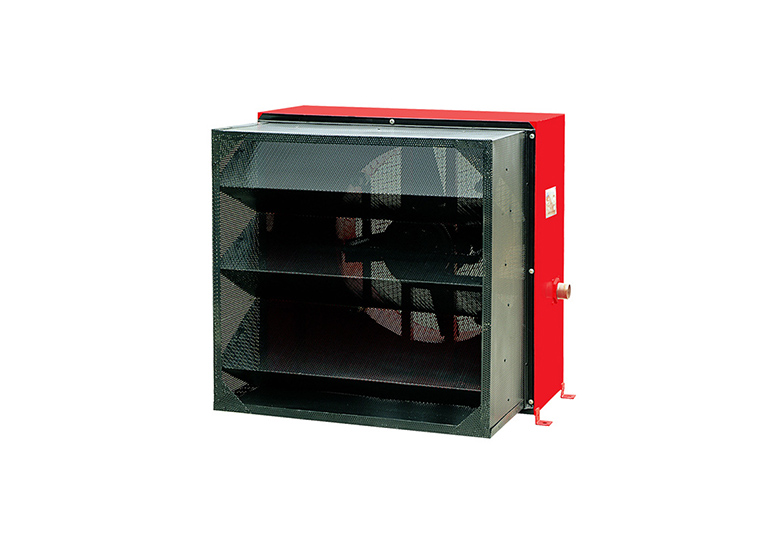

PF4固定式高倍数发生器泡沫产生器

其它说明:

关于控制方式:“全淹没系统同时具备自动、手动、应急机械。启动功能”,控制方式是由控制柜控制,和设备本身无关。

不锈钢材质时:铝合金和不锈钢制成,表面采取硬质氧化处理和氧化树脂喷涂。
