成套包含底部系统图:泡沫液储罐+泡沫灭火剂+泵入式平衡比例混合装置组成
DS=电动泵*1+机械泵入*1
DD=电动泵*2
SS=机械泵入*2
应用场所:特别适用于石油化工企业、大型油库、机库、油码头及海上钻井平台等重要的消防工程

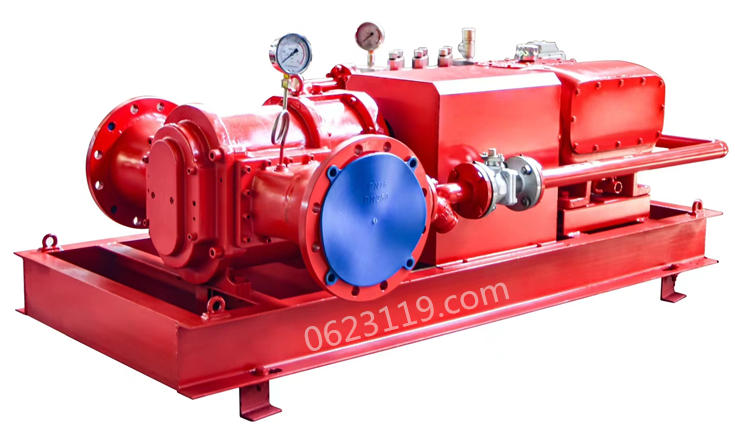

机械泵入式比例混合装置
产品型号:PHP50( 3%) ; PHP130( 3%) ; PHP200(3%)
产品类型:泡沫比例混合装置
驱动方式:水轮机
混合比:3%
最大工作流量:参照产品参数表
混合液流量范围:参照产品参数表
进出口通径:参照产品参数表
工作压力范围:0.6-1.2Mpa
流量范围:8~400L/S
额定工作压力:1.0Mpa
产品特点:水轮机驱动,无需泄水
1、机械泵入式比例混合装置
机械泵入式比例混合装置是一种流量平衡式比例混合装置。由管道内流动的消防水为驱动力,通过水轮机带动泡沫液泵抽取常压罐内的泡沫液,泵入到消防主管道内。通过水轮机和泡沫液泵内部的结构参数匹配,平衡了水的流量和泡沫液的流量,实现定比例混合。机械泵入式比例混合装置体积小,占地面积小,混合比控制准确,且不需要外部提供动力电源或柴油机,是一款性能优越,技术先进的产品。

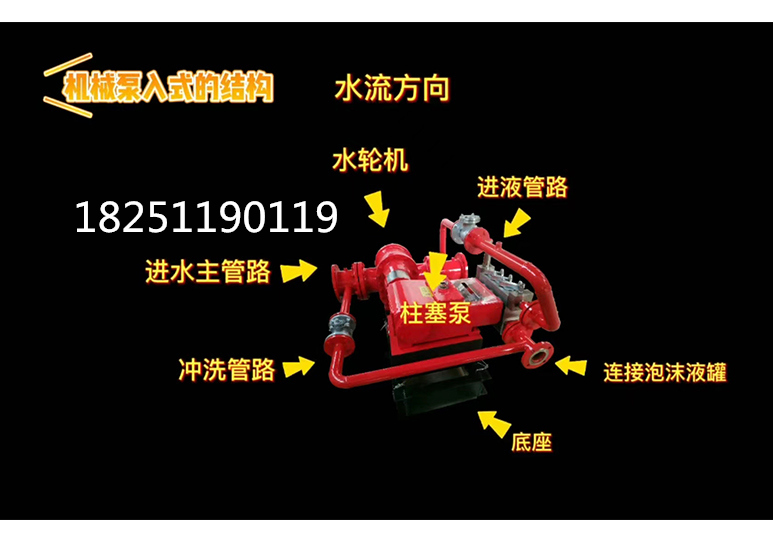

2、装置结构组成

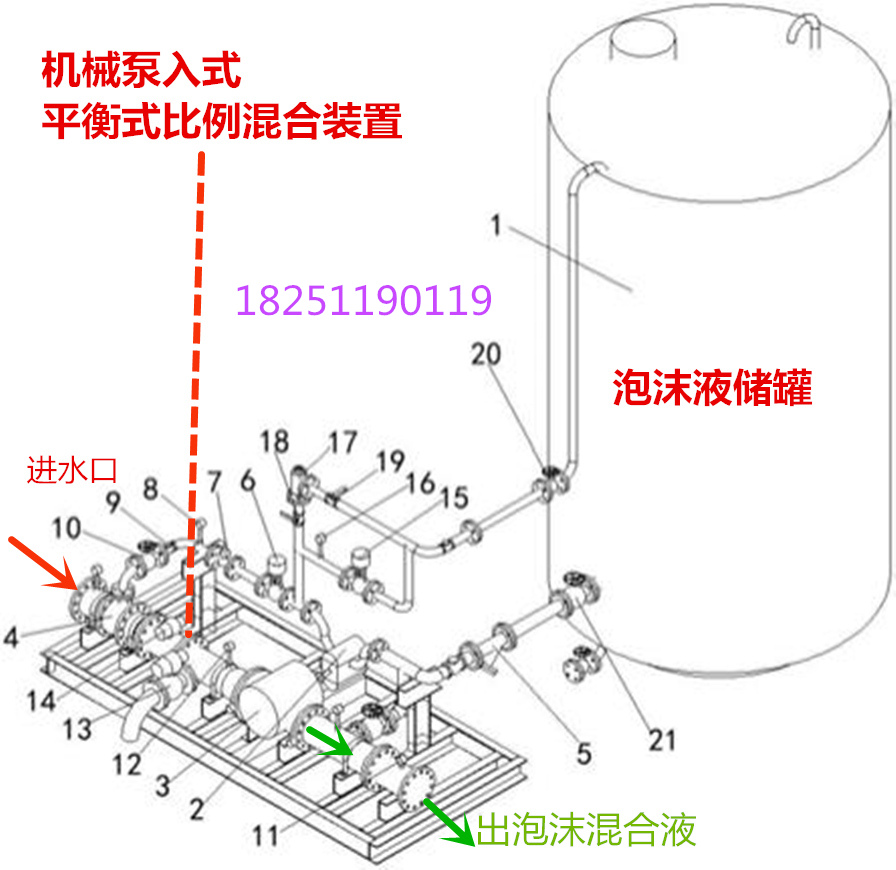

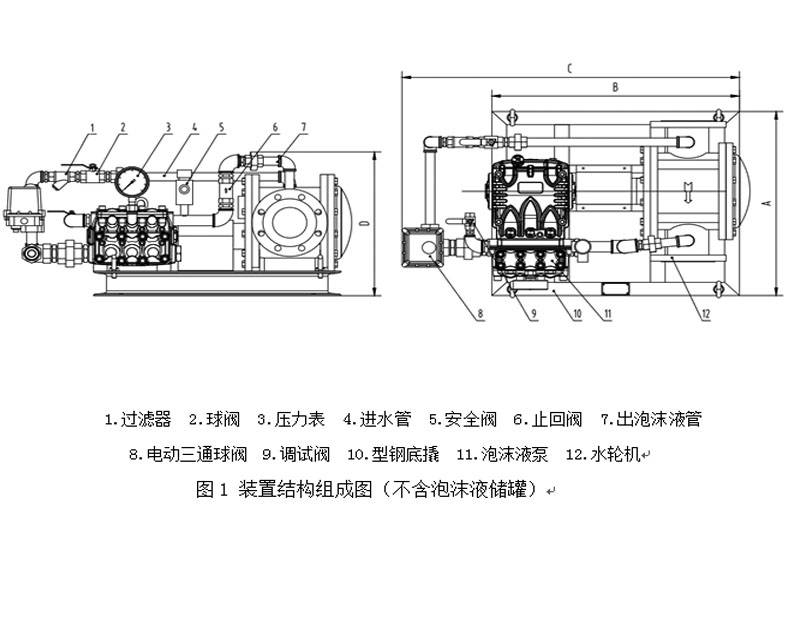

机械泵入式比例混合装置主要由水轮机、泡沫液泵、泡沫液储罐、管道阀门等部件组成。
水轮机和泡沫液泵通过联轴器连接,并固定在型钢底撬上,实现整体搬运与安装。控制管路采用不锈钢无缝钢管,阀门等附件均采用不锈钢耐腐蚀材料。泡沫液储罐为常压不锈钢罐,放置在比例混合装置附近,通过金属软管相连。中间设有过滤器及控制球阀。
3、功能原理
3.1混合原理
消防水流经比例混合装置时,在水力作用下带动水轮机旋转。水轮机将旋转扭矩输出到泡沫液泵并带动运转。泡沫液泵吸取常压储罐内的泡沫液,并加压注入到消防水总管道中,实现定比例混合。
水轮机内部为定容积转子结构,旋转一周流过水的体积为固定值V1。泡沫液泵采用柱塞泵,是一种容积泵,旋转一周输出泡沫液的体积为固定值V2。水轮机与泡沫液泵通过联轴器连接,保障两者转速同步,理论上V1:V2=定值。通过内部型腔结构优化设计,使V1:V2=97:3,达到混合比3%的要求。
3.2性能特点
由产品本身的设计原理,决定了产品的性能特点。
1)动作响应快。消防水流过水轮机的同时带动泡沫液泵工作,无滞后时间;
2)混合比稳定。流量只与每转输出的流体体积相关,受管道内消防水压力、流量变化的影响小;
3)由水力驱动,无需额外提供动力电源或柴油机动力;
4)泡沫液储存在常压罐中,使用过程中可随时添加,无需压力容器;
5)适用于不同粘度的各种泡沫液;
6)装置体积小,占地面积小;
7)适用范围广,可应用于消防车、船舶或固定式泡沫系统的泡沫液比例混合;
8)水轮机内部结构复杂,型腔体积及曲面设计难度大,加工、装配精度要求高。

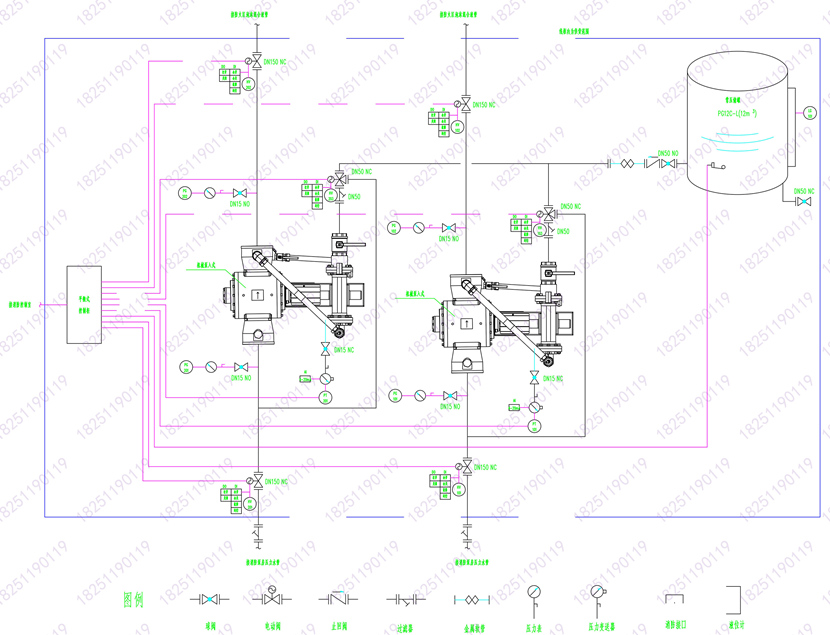

四、机械泵入式~系统图

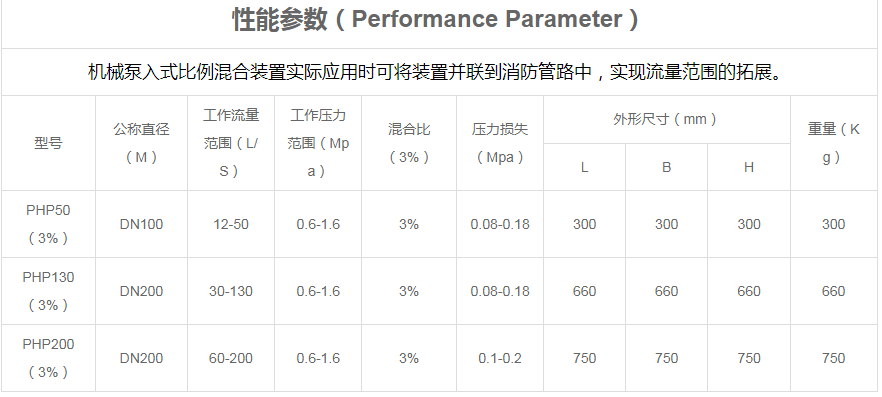

五、机械泵入式部分参数
PHP220/3-SS(主型) |
PHP160/6-DS(主型) |
PHP120/3-SS(主型) |
PHP160/3-DS/F(主型) |
PHP260/3-SS(主型) |
PHP80/3-DS(主型) |
PHP80/6-DC(主型) |
PHP140/6-DC(主型) |
PHP160/3-DC/G(主型) |
PHP80/3-DC/S(主型) |
PHP160/3-DS(计量注入式)(主型) |
PHP160/3-DC(主型) |
PHP160/3-DS/S(主型) |
PHP160/3-DS/Y(主型) |
PHP240/3-DS/B(主型) |
PHP160/6-DC(主型) |
PHP160/3-SS(主型) |
PHP160/3-DS/G(主型) |
PHP45J/3(机械泵入式)(主型) |
PHP32J/3(机械泵入式) |
PHP90J/3(机械泵入式) |
PHP200(3%)-I-P(机械泵入式)(主型) |
PHP120-DD(3%)(主型) |
PHP160(3%)-DS/C-1(主型) |
PHP160(3%)-SS/C-1(主型) |
PHP260(3%)-DS/C(主型) |
PHP160(3%)-DS/C(主型) |
PHP48(3%)-SS/D(主型) |
PHP130(6%)-SS/C-B(机械泵入式)(主型) |
PHP200(6%)-SS/C-B(机械泵入式) |
PHP200(3%)-SS/C2(主型) |
PHP260(6%)-DC/C/Z1(主型) |
PHP120(6%)-DC/C/Z1 |
PHP180(3%)-DS/C/Z1(主型) |
PHP200(3%)-DS/C(主型) |
PHP100(6%)-DS/C |
PHP160(3%)-DS/C-J(计量注入式)(主型) |
PHP120(3%)-DC/C/Y1(主型) |
PHP160(3%)-DD/C-J(计量注入式)(主型) |
PHP250(3%)-DC/C(主型) |
PHP100(3%)-SS/C2/Y1(主型) |
PHP160(3%)-SS/C(主型) |
PHP100(3%)-DS/C2(主型) |
PHP150(3%)(主型) |
PHPD60×2(3%)(主型) |
PHP185(3%)-CD(G)(主型) |
PHP152(3%)-CD(G) |
PHP120(3%)-SD/C(主型) |
PHP100(6%)-SS/C(主型) |
PHP100(3%)(机械泵入式)(主型) |
PHP100(3%)-SD/C(主型) |
PHP40(3%)(主型) |
PHP200(3%)-DD/C |
PHP43(3%)-S/C(机械泵入式)(主型) |
PHP160(3%)-DC/C(主型) |
PHP130(3%)-DC/C(主型) |
PHP100(6%)(机械泵入式)(主型) |
PHPD54×2(3%)-DD/C(主型) |
PHP220(3%)-SD(J)(主型) |
PHP110(6%)-SD(J) |
PHP160(3%)-SD(主型) |
PHP80(6%)-SD |
PHP240(3%)-S(主型) |
PHP240(6%)-S |
PHP165-3%-S(机械泵入式)(主型) |
PHP100-6%-S(机械泵入式) |
PHP200(3%)(主型) |
PHP64(3%)-D |
PHP120(6%)-SD/J(主型) |
PHP140(6%)-SD/J(主型) |
PHP200/3%/S(G)(机械泵入式)(主型) |
PHP200-3%-S(G)(机械泵入式)(主型) |
PHP120(6%)-CD(主型) |
PHP30(6%)-CD |
PHP220(3%)-CD |
PHP60(3%)-CD |
PHP260(3%)-S(G)(主型) |
PHP36(6%)-S(G) |
PHP72(3%)-S(G) |
PHP130(6%)-S(G) |
PHP65×2(3%)(主型) |
PHP100(3%)-I-P(机械泵入式)(主型) |
PHP200(3%)-MW-GF(主型) |
PHP200(3%)-I-P(机械泵入式)(主型) |
PHP150(3%)-I-P(机械泵入式) |
PHP100(3%)-I-GF(机械泵入式)(主型) |
PHP100(6%)-I-GF(机械泵入式) |
PHP170(3%)-I-GF(机械泵入式) |
PHP170(6%)-I-GF(机械泵入式) |
PHP330(3%)-I-GF(机械泵入式) |
PHP250(3%)-I-GF(机械泵入式) |
PHP120(3%)-I-P(机械泵入式)(主型) |
PHP80(6%)-MM-GE(主型) |
PHP160(3%)-MD-GT(主型) |
PHP60(3%)-MW-GE(AR)(主型) |
PHP120(3%)-MW-GEC(AR)(主型) |
PHP200(3%)-MW-GEC(AR) |
PHP60(6%)-MM-GE(主型) |
PHP40(3%)-SMM-GT(AR)(主型) |
PHP160(3%)-MD-GE(主型) |
PHP160(3%)-MD-GE(AR) |
PHP300(3%)-MD(主型) |
PHP200(3%)-MD |
PHP160(3%)-MD |
PHP160(3%)-MW-GT(主型) |
PHP160(3%)-SMD-GE(主型) |
PHP80(3%)-WW-G(主型) |
PHP200(3%)-WW-GT(主型) |
PHP160(3%)-MM-GT(主型) |
PHP416/3-DD(主型) |
PHP360/3-DD |
PHP130Q/6/SS(机械泵入式)(主型) |
PHP200Q/6/SS(机械泵入式) |
PHP100Q/3-FD(机械泵入式) |
PHP66Q/3-FD(机械泵入式) |
PHP100Q/3(机械泵入式) |
PHP200Q/3(机械泵入式) |
PHP200/3-SS(主型) |
PHP200/3-DS(主型) |
PHP330Q/3(机械泵入式)(主型) |
PHP250Q/3(机械泵入式) |
PHP170Q/3(机械泵入式) |
PHP135Q/3(机械泵入式) |
PHP200/3-DD(主型) |
PHP160/3-DD |
PHP160/3-SS(主型) |
PHP120(主型) |
PHP64/3-DD-CX(主型) |
PHP160/3-DC(主型) |
PHP100/3-DC |
PHP300(3%)-DC/2(主型) |
PHP150(3%)-DC/2 |
PHP180(3%)-DS(主型) |
PHP300(3%)-DS(主型) |
PHP150(3%)-DS |
PHP300(3%)-DS/2(主型) |
PHP150(3%)-DS/2 |
PHP 150(3%)(主型) |
PHP200(3%)机械泵入式(主型) |
PHP180-DS(3%)-Ⅲ(主型) |
PHP160-DS(3%)(主型) |
PHP150-DS(3%) |
PHP120-DS(3%) |
PHP100-DS(3%)-I |
PHP100-DS(3%)-II |
PHP50-DS(3%) |
PHP200-DS(3%)(主型) |
PHP120-DS(3%) |
PHP100-DS(3%) |
PHP200-SS(3%)(主型) |
PHP120-SS(3%) |
PHP60-SS(3%) |
PHP260-SS(3%) |
PHP300-CD(3%)(主型) |
PHP150-CD(3%)(主型) |
PHP150-DD(3%)(主型) |
PHP180(3%)-DD(主型) |
PHP120(3%)-DD |
PHP180(3%)-DS(主型) |
PHP120(3%)-DS |
PHP180(3%)-SS/C(主型) |
PHP120(3%)-SS |
PHP330(3%)-DD(主型) |
PHP64(3%)-DC(主型) |
PHP330(3%)-DS(主型) |
PHP64(3%)-DS |
PHP330(3%)-SS(主型) |
PHP64(3%)-SS |
PHP120(3%)-SS(主型) |
PHP200(3%)-SS |
PHP140(3%)-SS |
PHP80(3%)-SS |
PHP40(3%)-SS |
PHP96(3%)-DS(主型) |
PHP120(3%)-DS(主型) |
PHP200(3%)-DS |
PHP120(3%)-DC(主型) |
PHP200(3%)-DC |
PHP96(3%)-DC(主型) |
PHP120(3%)-DS(主型) |
PHP80(3%)-DS |
PHP80(6%)-DS |
PHP64(3%)-DS |
PHP64(6%)-DS |
PHP200(3%)-DC(主型) |
PHP120(3%)-DC |
PHP180(6%)-DC |
PHP64(3%)-DC |
PHP110(6%)-DC |
PHP160(3%)-DC |
PHP100(3%)(主型) |
PHP150(3%)(主型) |
PHP120(3%)(主型) |
PHPD75×2(3%)(主型) |
PHPD60×2(3%) |
PHP100(3%)(主型) |
PHP300-SD(3%)(主型) |
PHP 40(3%机械泵入式)(主型) |
PHP220/3-DC(C)(主型) |
PHP85(3%机械泵入式-S)(主型) |
PHP125(3%机械泵入式-S) |
PHP170/3-DC(A)(主型) |
PHPD60×2(主型) |
PHP45(3%机械泵入式-D)(主型) |
PHP200(3%)(主型) |
PHP170(3%) |
PHP200/3-SS(W)(主型) |
PHPD60×2MP(3%)(主型) |
PHP200(3%)(机械泵入式)(主型) |
PHP50(3%)(机械泵入式) |
PHP130(3%)(机械泵入式) |
PHP200/3(主型) |
PHP120/3 |
PHP160(3%)-DC(主型) |
PHP200(3%)-DD(主型) |
PHP80(3%)-DC |
PHP80(3%)-DS |
PHP56(3%)-SS |
PHP120(6%)-SS |
PHP160(3%)-SS |
PHP52(6%)(主型) |
PHP140(3%)-DS/M(主型) |
PHPD200(6%)-DC/M(主型) |
PHPD140(3%)-DC/M |
PHP140(3%)-DD(主型) |
PHP300(3%)-DD |
PHP140(6%)-DD |
PHP140(6%)-DS(主型) |
PHP140(3%)-DC/M(主型) |
PHP200(3%)-DC(主型) |
PHP140(3%)-SS(主型) |
PHP300(3%)-SS |
PHPD54×2(3%)(主型) |
PHPD70×2(3%)(主型) |
PHP125J/3(机械泵入式)(主型) |
PHP85J/3(机械泵入式) |
PHP100J/3(机械泵入式) |
PHP170J/3(机械泵入式) |
PHPD60×2(3%)(主型) |
PHP80(3%)-DD(主型) |
PHP120(3%)(主型) |
PHPD64×2(3%)(主型) |
PHP42(3%)(主型) |
PHP80Q/6/SS(机械泵入式)(主型) |
PHP200(3%)-DD(主型) |
PHP180(3%)-DD |
PHP160(3%)-SS(主型) |
PHP120(3%)-SS |
PHP120(6%)-SS |
PHP60(3%)-SS |
PHP100(3%)-SS |
PHP60(6%)-SS |
PHP100(6%)-SS |
PHP250(3%)-SS(主型) |
PHP130 (3%)(机械泵入式)(主型) |
PHP50 (3%)(机械泵入式) |
PHP180 (3%)(机械泵入式) |
PHP200(3%)-DD(主型) |
PHP80(3%)-DS |
PHP120(3%)-DS |
PHP200(3%)-DS |
PHP50(3%)-DD |
PHP50(6%)-DC |
PHP50(6%)-DD |
PHP64(6%)-DS |
PHP80(3%)-DC |
PHP80(6%)-DS |
PHP100(3%)-DC |
PHP100(3%)-DS |
PHP100(6%)-DS |
PHP120(3%)-DD |
PHP120(6%)-DS |
PHP160(3%)-DC |
PHP160(3%)-DD |
PHP200(3%)-DC |
PHP220(3%)-DC/B(主型) |
PHP50(3%)-DC/B |
PHP120(3%)-DC/B |
PHP120(6%)-DC/B |
PHP200(3%)(主型) |
PHP30(3%)-DD |
PHP300(3%)-DD |
PHP100(3%)-DD |
PHP300(3%)(主型) |
PHP100(6%)(主型) |
PHP200(3%)-SS(主型) |
PHP300(3%)-DD(主型) |
PHP300(3%)-DS(主型) |
PHP160(3%)-DD(主型) |
PHP260(3%)-SS(主型) |
PHP160(3%)-DC(主型) |
PHP100(6%)(主型) |
PHP160(3%)-DC(主型) |
PHP80(6%)/EM-SS(主型) |
PHP100(6%)-DC(主型) |
PHP24(3%)-SS(主型) |
PHP150(3%)/EM-SS(主型) |
PHP200(3%)/EM-SS |
PHP150(3%)-DD(主型) |
PHP64(3%)-DD |
PHP80(3%)-SS(机械泵入式)(主型) |
PHP150(3%)-SS(机械泵入式) |
PHP200(3%)-SS(机械泵入式) |
PHP200(6%)-SS(机械泵入式)(主型) |
PHP150(6%)-SS(机械泵入式) |
PHP80(6%)-SS(机械泵入式) |
PHP54-Ex(3%)(主型) |
PHP330/3(机械泵入式)(主型) |
PHP250/3(机械泵入式) |
PHP170/3(机械泵入式) |
PHP60×2(3%)(主型) |
PHP60-3%×2(主型) |
PHP160(3%)(主型) |
PHP80-64(3%)(主型) |
PHP80-56(3%) |
PHP80(主型) |
PHP90/3-SD(主型) |
PHP120(主型) |
PHP100/3(D-D)(主型) |
PHP50/3(D-D) |
PHP160/6(D-S)(主型) |
PHP110/3(D-S) |
PHP135Q/3-FD(机械泵入式)(主型) |
PHP160/3/(D-S)-Y(主型) |
PHP60/6/(D-S)-Y |
PHP160/3(S-S)(主型) |
PHP60/3(S-S) |
PHP80/3/(D-C)(主型) |
PHP130(主型) |
PHP160/6 |
PHP160/6(D-D)(主型) |
PHP66Q/3-FD(机械泵入式)(主型) |
PHP40Q/3-FD(机械泵入式) |
PHP100Q/3-FD(机械泵入式)(主型) |
PHP175Q/3-FD(机械泵入式) |
PHP250/3(D-S)-Y(主型 |
PHP80/3(D-S)-Y |
PHP160/6(D-C)(主型) |
PHP300/3(D-C) |
PHP160/3(D-D)-Y(主型) |
PHP160/6(D-D)-Y |
PHP66Q/6-FD(机械泵入式)(主型) |
PHP100Q/6-FD(机械泵入式) |
PHP135Q/6-FD(机械泵入式) |
PHP175Q/6-FD(机械泵入式) |
PHP330Q/3-FD(机械泵入式)(主型) |
PHP170Q/3-FD(机械泵入式) |
PHP250Q/3-FD(机械泵入式) |
PHP420Q/3-FD(机械泵入式) |
PHP100(主型) |
PHP150 |
PHP200 |
PHP300/3(主型) |
PHP200 (3%)(主型) |
PHP200 (6%) |
PHP120(3%) |
PHP120(6%) |
PHP300(3%) |
PHP80(3%) |
PHP60(6%) |
PHP200 (3%)-SS(主型) |
PHP200 (6%)-SS |
PHP200(3%)-DC(主型) |
PHP120(6%)-DC |
PHP60(6%)-DC |
PHP120(3%)-DC |
PHP200(3%)-DS(主型) |
PHP120(6%)-DS |
PHP70(主型) |
PHP60(3%)-DD(主型) |
PHPD54×2(主型) |
PHPD75×2 |
PHP 100/3(3%)(主型) |
PHP 100/6(6%) |
