5用1备高压细水雾泵组,佛山市美的大道综合管廊,XSWBZ 575/14-5x1 JM(立式九柱塞泵)五用一备

文字:[大][中][小] 手机站 2023-04-28     浏览次数:615

工程概况

 1、建设地点:佛山市顺德区;

 2、项目建设规模:美的大道(横五路-益丰路段)综合管廊实施范围与道路工程范围相同,各相交路规划管廊实施至道路工程范围,管廊总长度为1.55km。



名称:高压细水雾泵组,型号清单:XSWBZ 575/14-5x1 JM(立式九柱塞泵)五用一备

名称清单:

分区控制阀箱:

FZ20/16是8个

FZ32/16是1个

FZ40/16是31个


技术参数:

1. 单泵 Q=115L/min,系统最大流量 Q=690L/min, 压力H=14Mpa,电机功率P=2*30KW;

2. 稳压泵 Q=11.8L/min,压力 H=1.4Mpa,N=0.55Kw,1 用1 备;

3. 过滤器过滤精度 0.015mm;

4. 补水电磁阀 DN65;

5. 高压球阀 DN32(带位置开关);

6. 调压阀调压范围 6-14Mpa;

7. 泵组控制柜PLC触摸屏。

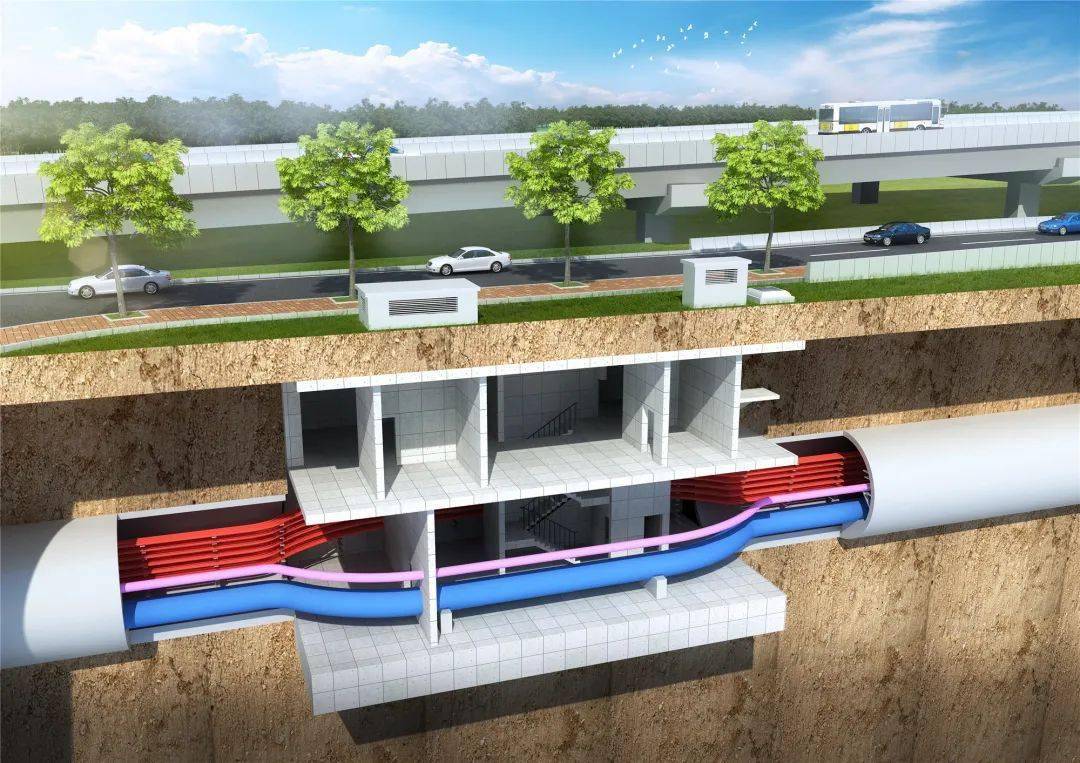

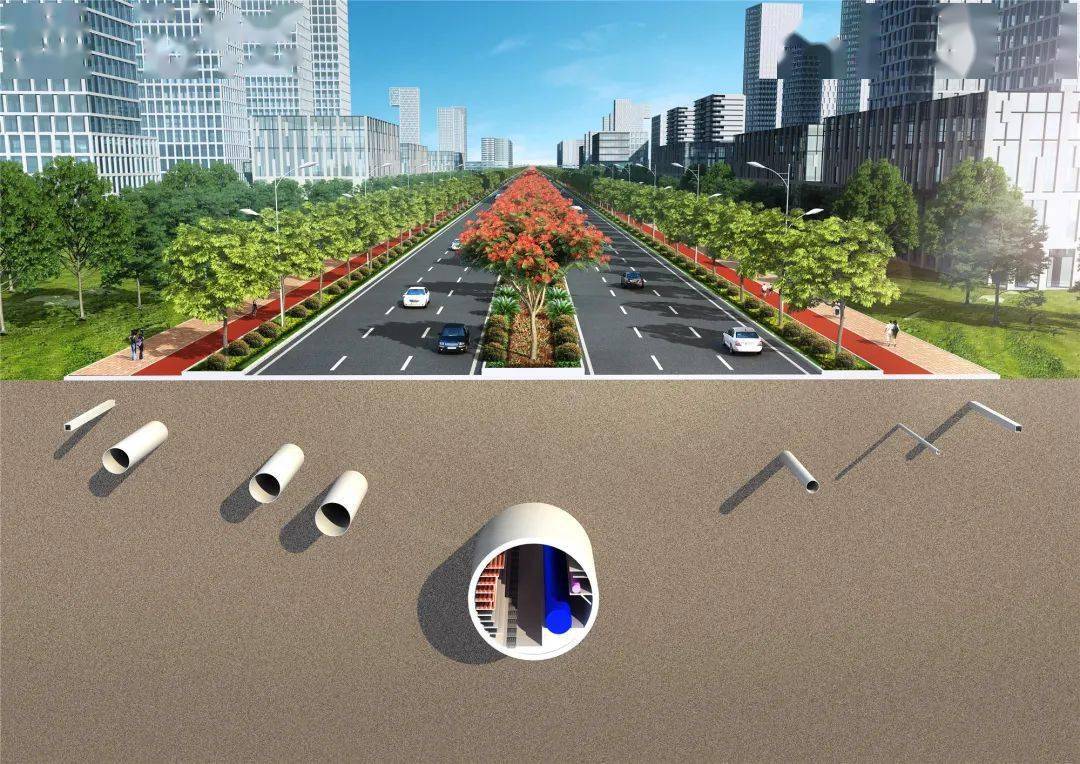

工程规划效果图



赵hongjie23.4.28
