★YJ空气泡沫产生器-PC+PCL不锈钢

文字:[大][中][小] 手机站 2020-09-03     浏览次数:944

关于尺寸:所有型号都是应急管理局统一的,但是尺寸未统一,同一型号不同厂家的尺寸几乎各异。

前言:

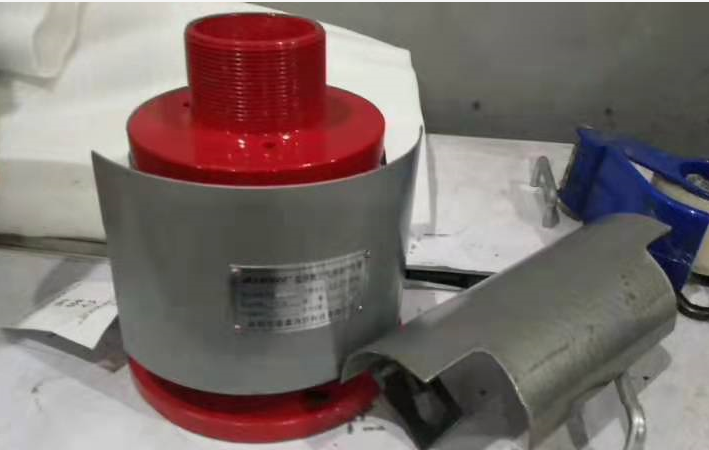

泡沫产生器,铭牌在本体的活动挡板上。合格证随货。


序号
型号进液口螺纹 R出液口法兰 6KG级
1卧式产生器PC450    2”DN65  孔距:130
带包装9kg卧式产生器PC865    2又1/2”DN80  孔距:150
3卧式产生器PC1680    3”DN125 孔距:200
4卧式产生器PC24100   4”DN150 孔距:225

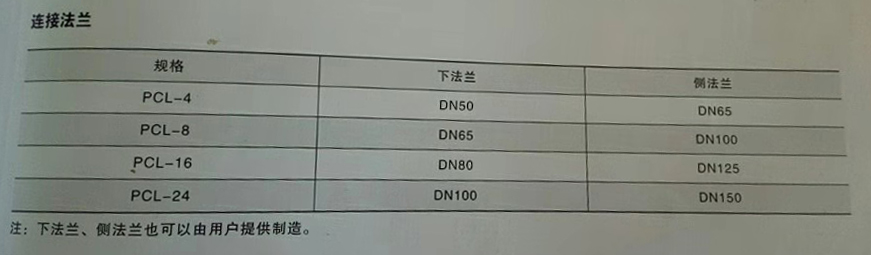

NA型号进水法兰10KG出水口法兰 6KG级
1立式产生器PCL4DN50  孔距:125DN65  孔距:130
2立式产生器PCL8DN65  孔距:145DN80  孔距:150
3立式产生器PCL16DN100  孔距:180DN125 孔距:200
4立式产生器PCL24DN125  孔距:210DN150 孔距:225

产品介绍

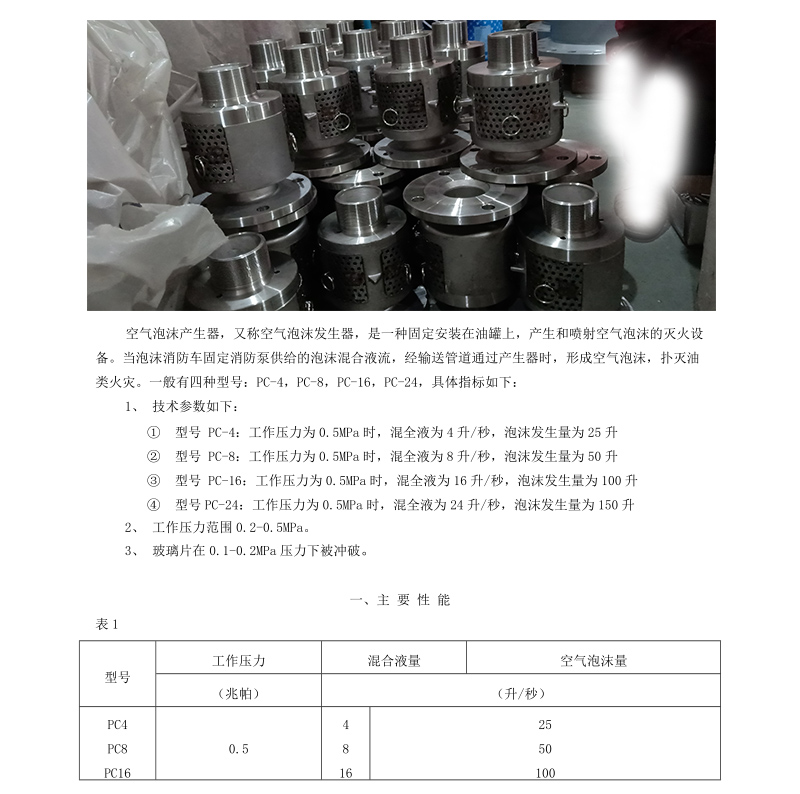

 消防泡沫产生器,又称空气泡沫产生器、泡沫发生器、泡沫产生器,是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流,经输送管道通过产生器时,形成空气泡沫,扑灭油类火灾。GB50151

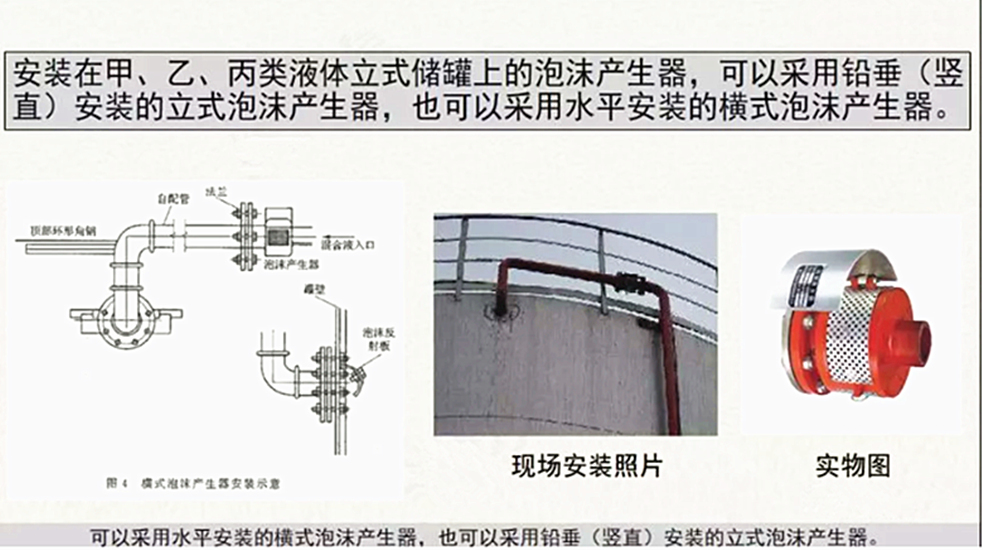

供货时其喷管组只包括法兰、垫片、紧固件等,而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部,不宜安装在储罐顶部。安装时罩板朝下,不宜侧装。用于外浮顶储罐时,应安装在储罐顶端的泡沫导流罩上。


安装产生器时在储罐壁的开孔,应保证储罐上部要保留有足够的空间,储存液体的液面要低于产生器进口,应在储存液面线以下,以免影响泡沫质量及泡沫形成,并防止液体从产生器口流出。


技术参数


友情提示:玻璃片属于易损件、试压即破。需更换,若需要多买,备用,请备注。

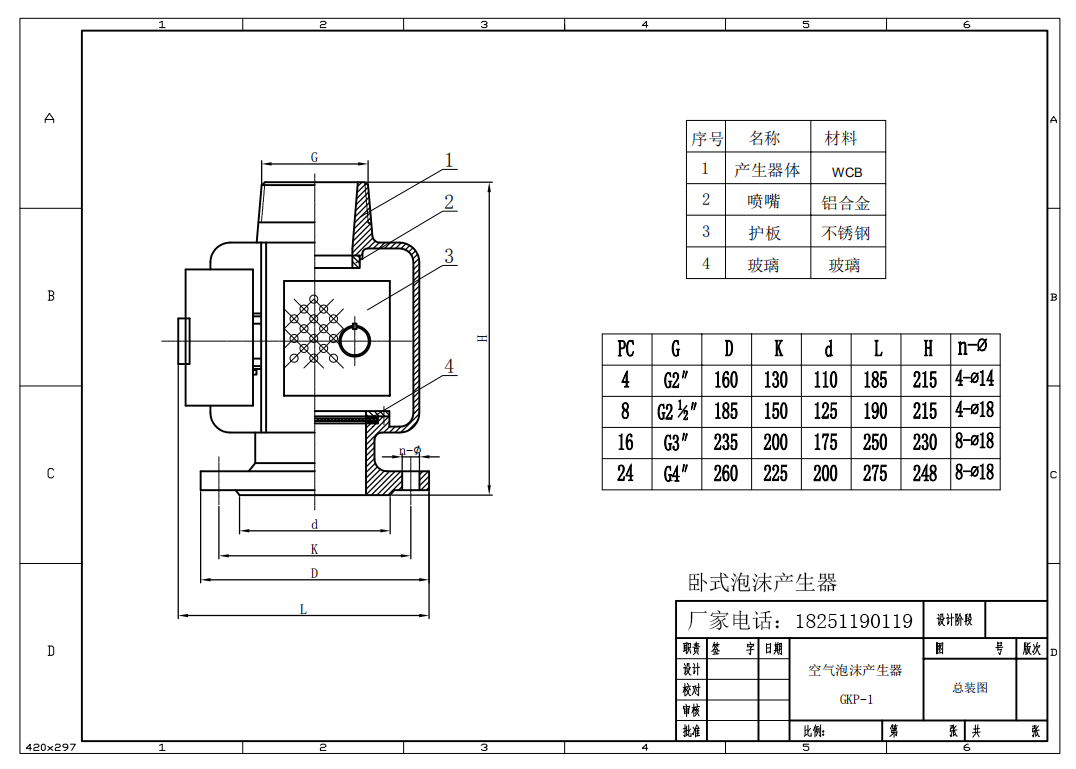

卧式或横式 泡沫产生器一般有四种型号:PC-4,PC-8,PC-16,PC-24。

进口是螺纹,出液口法兰连接。


1、 具体技术参数如下:

① 型号 PC-4:工作压力为0.5MPa时,混全液为4升/秒,泡沫发生量为25升,玻璃尺寸1.5mm,直径52mm

② 型号 PC-8:工作压力为0.5MPa时,混全液为8升/秒,泡沫发生量为50升,玻璃尺寸2mm,直径60mm

③ 型号 PC-16:工作压力为0.5MPa时,混全液为16升/秒,泡沫发生量为100升玻璃尺寸2mm,直径70mm

④ 型号PC-24:工作压力为0.5MPa时,混全液为24升/秒,泡沫发生量为150升玻璃尺寸2mm,直径85mm


发泡网尺寸:

  碳钢PC4:   87*83*2片   125*83*1片

不锈钢PC8:   87*83*2片   128*83*1片


2、 工作压力范围0.2-0.5MPa。


3、 玻璃片在0.1-0.2MPa压力下被冲破。




立式泡沫产生器一般有四种型号:PCL-4,PCL-8,PCL-16,PCL-24。

进口是法兰,出液口法兰连接。

1、 具体技术参数如下:



① 型号 PCL-4:工作压力为0.5MPa时,混全液为4升/秒,泡沫发生量为25升


② 型号 PCL-8:工作压力为0.5MPa时,混全液为8升/秒,泡沫发生量为50升


③ 型号 PCL-16:工作压力为0.5MPa时,混全液为16升/秒,泡沫发生量为100升


④ 型号PCL-24:工作压力为0.5MPa时,混全液为24升/秒,泡沫发生量为150升


2、 工作压力范围0.2-0.5MPa。


3、 玻璃片在0.1-0.2MPa压力下被冲破。





==========================================================================仅供参考

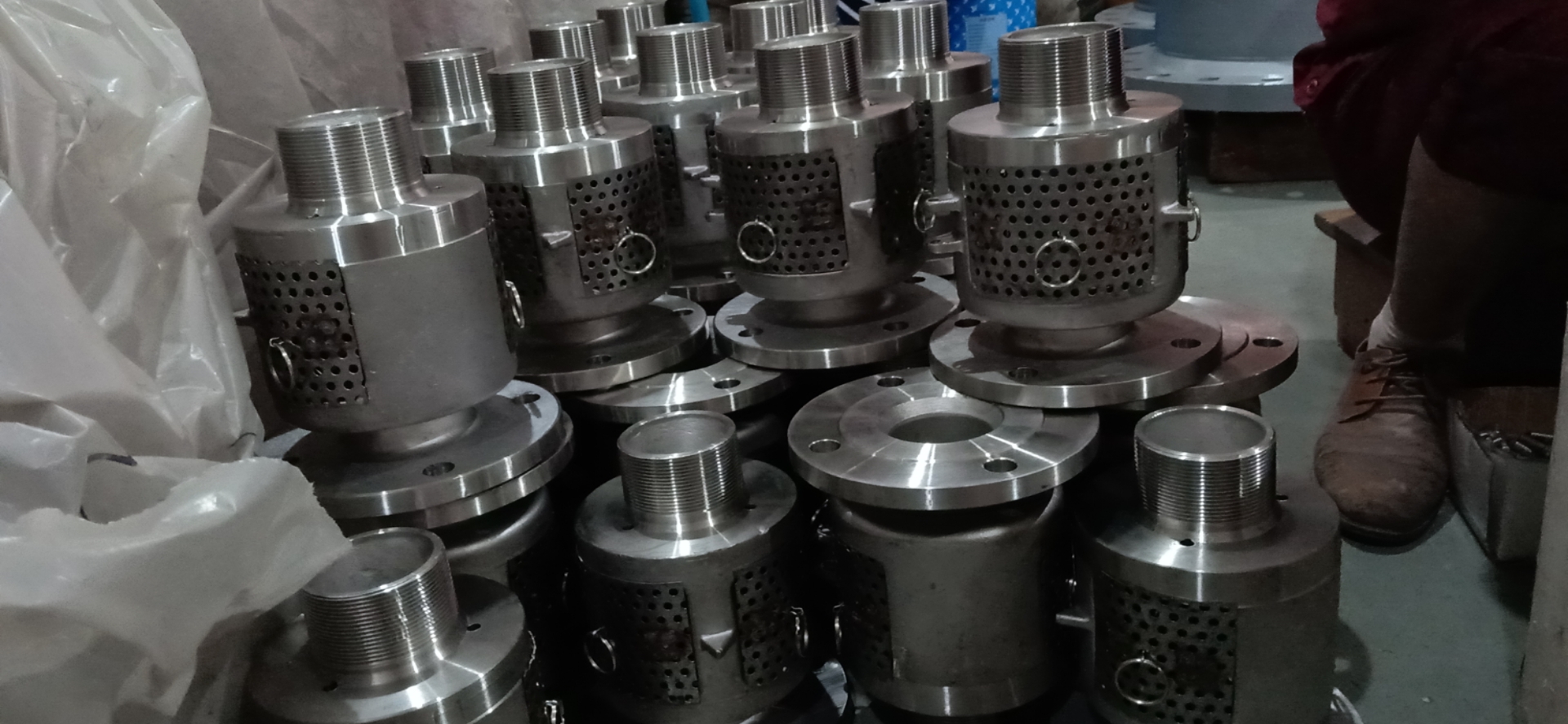

--------------------------------------------------------------------------------------------------20.0830不锈钢泡沫产生器PCL8

主体304材质,发泡网201
