泡沫发生器
友情提示：玻璃片属于易损件、试压即破。需更换，若需要多买，备用，请备注。
关于尺寸：所有型号都是统一的，但同一型号，不同厂家的尺寸几乎都是不一样的。
常用的泡沫发生器法兰标准：GB/T9119-2000
6公斤法兰的话，9119和20592标准是一样的孔数、孔距
NY-Y
默认快递：中通快运
物流的话：不确定哪家

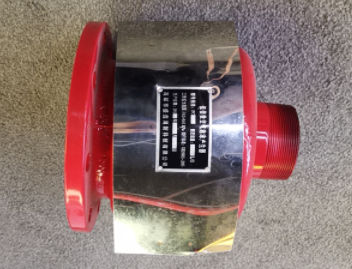

横式空气泡沫产生器-低倍数卧式泡沫发生器

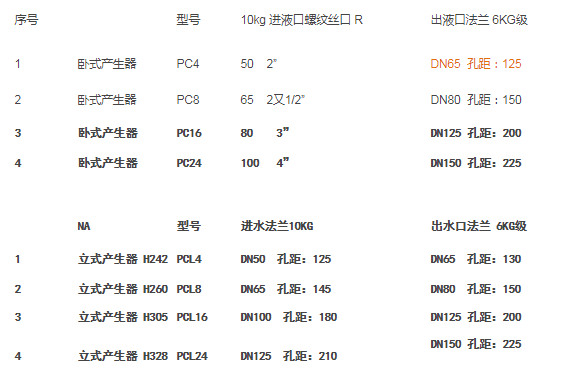

| 卧式安装 | 名称 | 型号 | 进液口螺纹 R | 出液口法兰 6KG | ||||
| 常规 | 公称直径 | 法兰 | 孔距 | 孔数 | ||||
| 1 | 卧式产生器 | PC4 | 50 2” | DN50 | 125 | 4 | ||
| 2 | 卧式产生器 | PC4 | 50 2” | DN65 | 130 | 4 | ||
| 3 | 卧式产生器 | PC8 | 65 2又1/2" | DN80 | 150 | 4 | ||
| 4 | 卧式产生器 | PC16 | 80 3" | DN125 | 200 | 8 | ||
| 5 | 卧式产生器 | PC24 | 100 4" | DN150 | 225 | 8 | ||

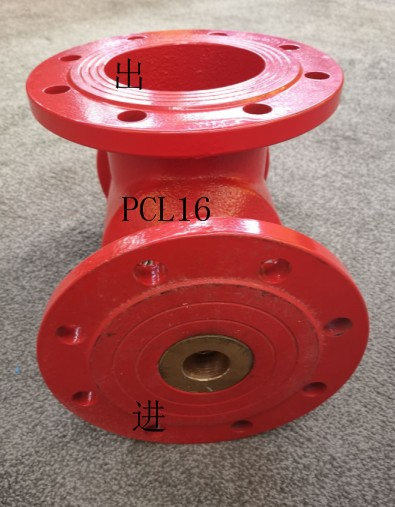

| 立式安装 | 名称 | 型号 | 进液口法兰 10KG | 出液口法兰 6KG | ||||
| 常规 | 法兰 | 孔距 | 孔数 | 法兰 | 孔距 | 孔数 | ||
| 1 | 立式产生器 | PCL4 | DN50 | 125 | 4 | DN65 | 130 | 4 |
| 2 | 立式产生器 | PCL8 | DN65 | 145 | 4 | DN80 | 150 | 4 |
| 3 | 立式产生器 | PCL16 | DN100 | 180 | 8 | DN125 | 200 | 8 |
| 4 | 立式产生器 | PCL24 | DN125 | 210 | 8 | DN150 | 225 | 8 |
立式空气泡沫产生器-低倍数泡沫发生器
如何确定发泡网尺寸：
1、实际测量拆下来
2、法兰外径尺寸，或者法兰螺栓孔距（这个基于品牌是盛鑫的情况下）
发泡网尺寸：
pc4 81*91*2片 117*91*1片
pc8 91*91*2片 142*91*1片
PC16 118*91 *2片 186*91*1片
产品介绍
GB50151

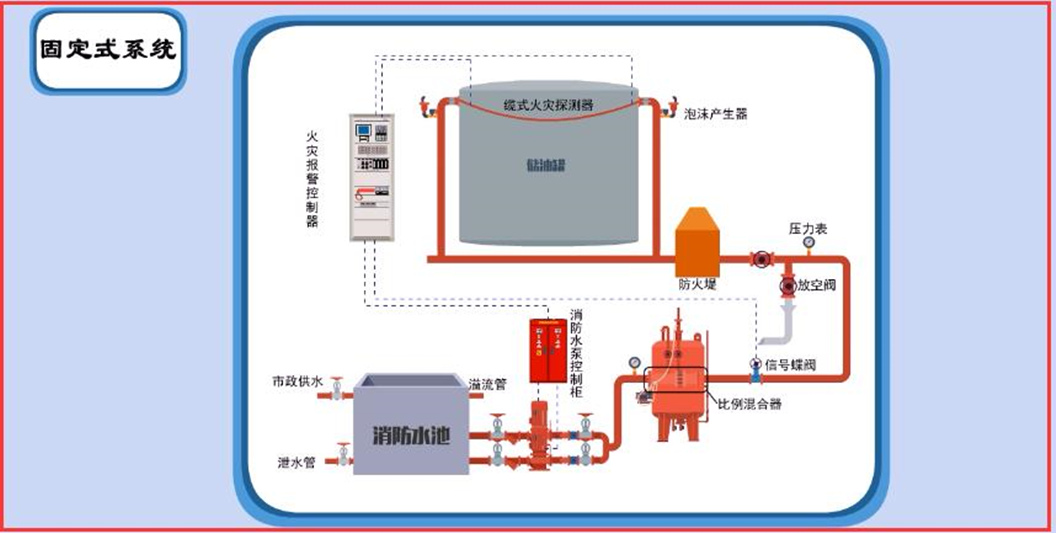

消防泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。

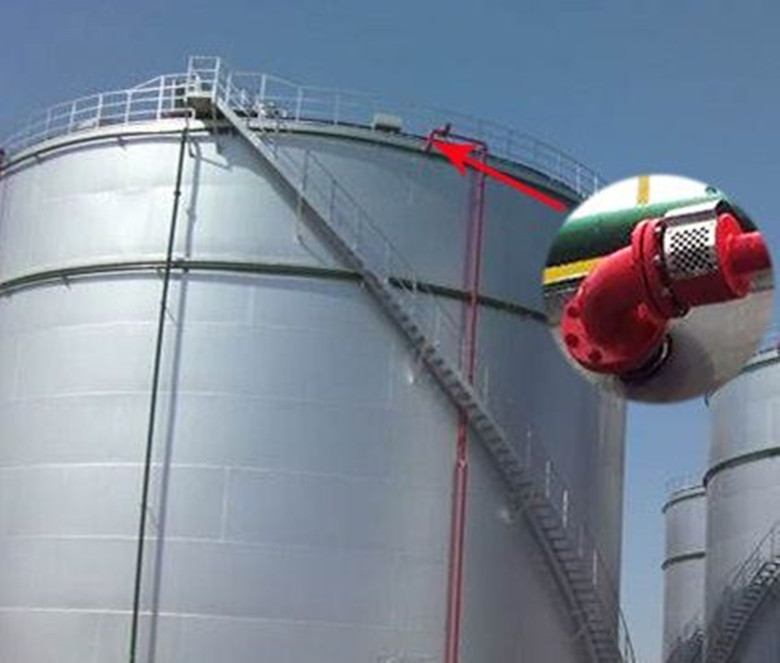

供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
安装产生器时在储罐壁的开孔，应保障储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。
结构原理
泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上。
空气泡沫产生器以下部分组成：1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组
安装保养

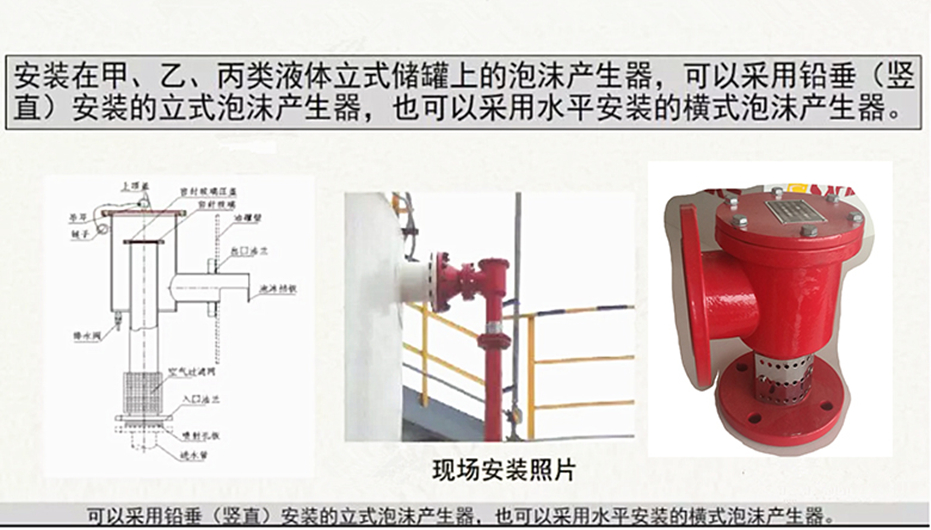

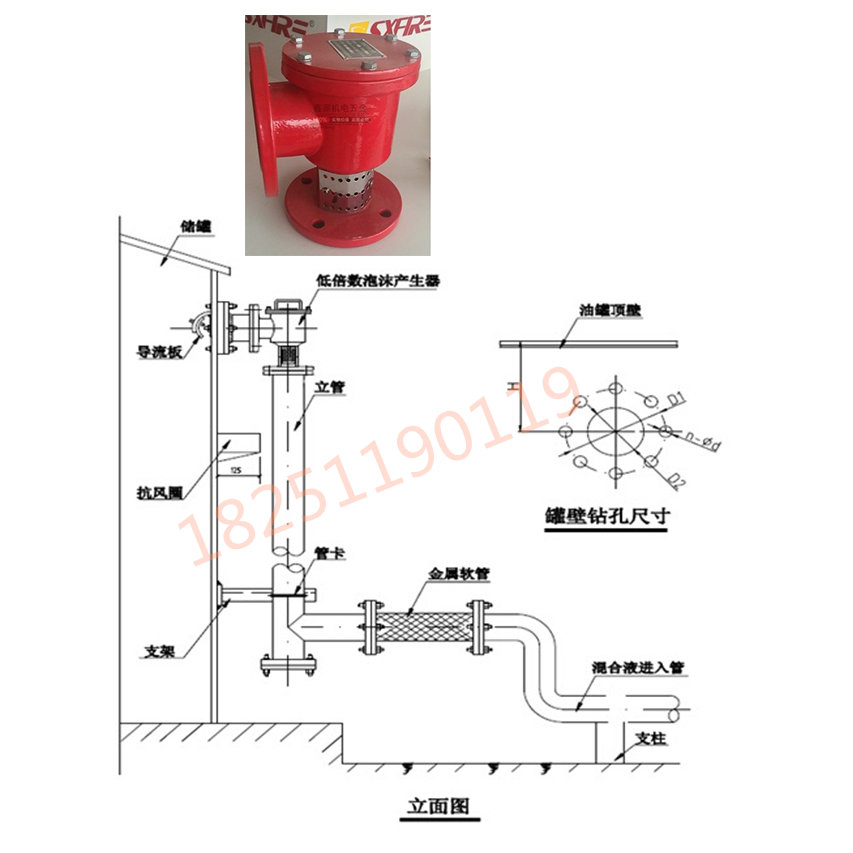

PCL安装案例↓
---------------------PC安装案例↓---------------

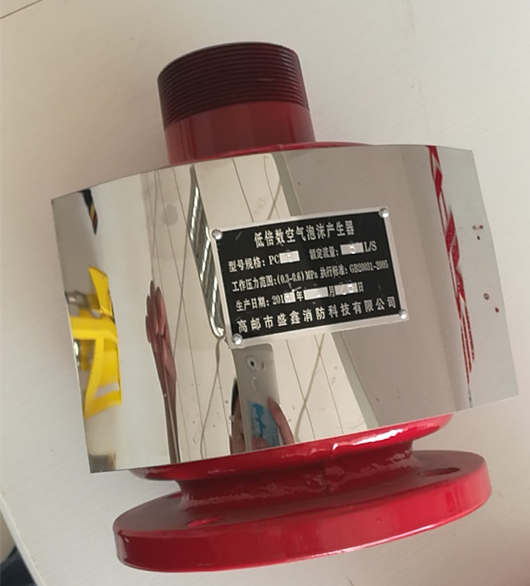

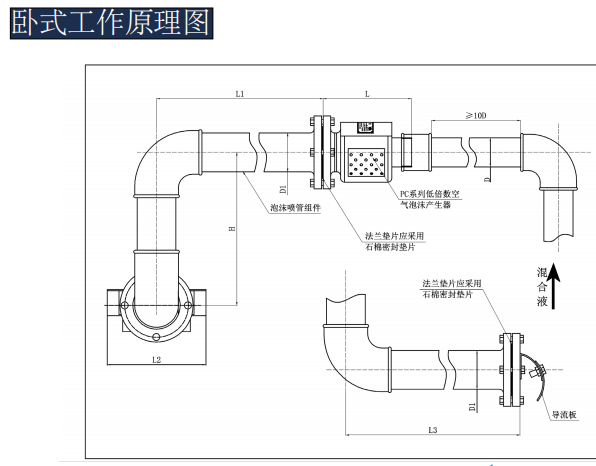

1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸参照图4和表5。
3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。
4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，再安装好密封玻璃。
5、空气泡沫产生器整个管道需要保持畅通，要经常检查是否有堵塞现象、密封玻璃是否密封。
6、为了避免和减轻贮罐壁变形时对管道的破坏，建议在生产器进口管道中安装一段相同口径的金属软管。
使用说明
1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气消防泡沫液。

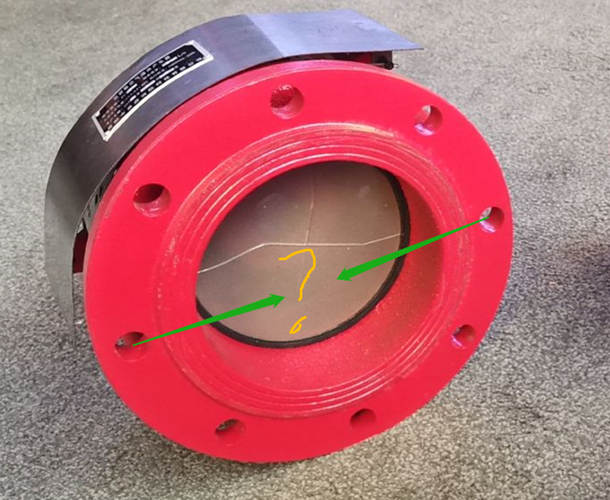

4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上，确保泡沫罐壁淌下、平稳地覆盖在燃烧液面上，以提高灭火效果。
6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
| 卧式PN16 | 名称 | 型号 | 进液口螺纹 R | 出液口法兰 16KG | 密封玻璃尺寸 | |||||
| 非标 | 公称直径 | 法兰 | 孔距 | 孔数 | ||||||
| 1 | 卧式产生器 | PC4 | 50 2” | DN65 | 145 | 默认4孔 | 68*2.5 | 备注：PN16法兰DN65默认是4孔的，若要8个孔要另外说明。 | ||
| 3 | 卧式产生器 | PC8 | 65 2又1/2" | DN80 | 160 | 8 | 84*2.5 | |||
| 4 | 卧式产生器 | PC16 | 80 3" | DN125 | 210 | 8 | 130*2.5 | |||
| 5 | 卧式产生器 | PC24 | 100 4" | DN150 | 240 | 8 | 155*2.5 | |||
| 立式PN16 | 名称 | 型号 | 进液口法兰 16KG | 出液口法兰 16KG | 密封玻璃尺寸 | |||||
| 非标 | 法兰 | 孔距 | 孔数 | 法兰 | 孔距 | 孔数 | ||||
| 1 | 立式产生器 | PCL4 | DN50 | 125 | 4 | DN65 | 145 | 默认4孔 | 35*2.5 | 默认尺寸 |
| 2 | 立式产生器 | PCL8 | DN65 | 145 | 默认4孔 | DN80 | 160 | 8 | 45*2.5 | 默认尺寸 |
| 3 | 立式产生器 | PCL16 | DN80 | 160 | 8 | DN125 | 210 | 8 | 55*2.5 | 定做尺寸 |
| 4 | 立式产生器 | PCL24 | DN125 | 210 | 8 | DN150 | 240 | 8 | 79*2.5 | 默认尺寸 |
| 5 | 立式产生器 | PCL8 | DN65 | 145 | 默认4孔 | DN100 | 180 | 8 | 45*2.5 | 默认尺寸 |
| 6 | 立式产生器 | PCL16 | DN100 | 180 | 8 | DN125 | 210 | 8 | 55*2.5 | 默认尺寸 |
| 备注：PN16法兰DN65默认是4孔的，若要8个孔要另外说明。 | ||||||||||
23.6.5
螺栓：M16*55，不一定要M18
23.12.7
功能上：泡沫缓释罩=泡沫导流板
安装位置：与导流板同，2选1
缓释罩好处：各种泡沫产生器型号通用。无需一个型号一个导流板，减少库存。
会增加费用
