PHPD60*2型隧道专用泡沫喷雾控制阀组3%(常规)隧道专用泡沫喷雾灭火系统SZF-54雨淋控制阀组平衡式装置,自动泡沫喷雾灭火系统

文字:[大][中][小] 手机站 2020-08-21     浏览次数:1864



产品简介:

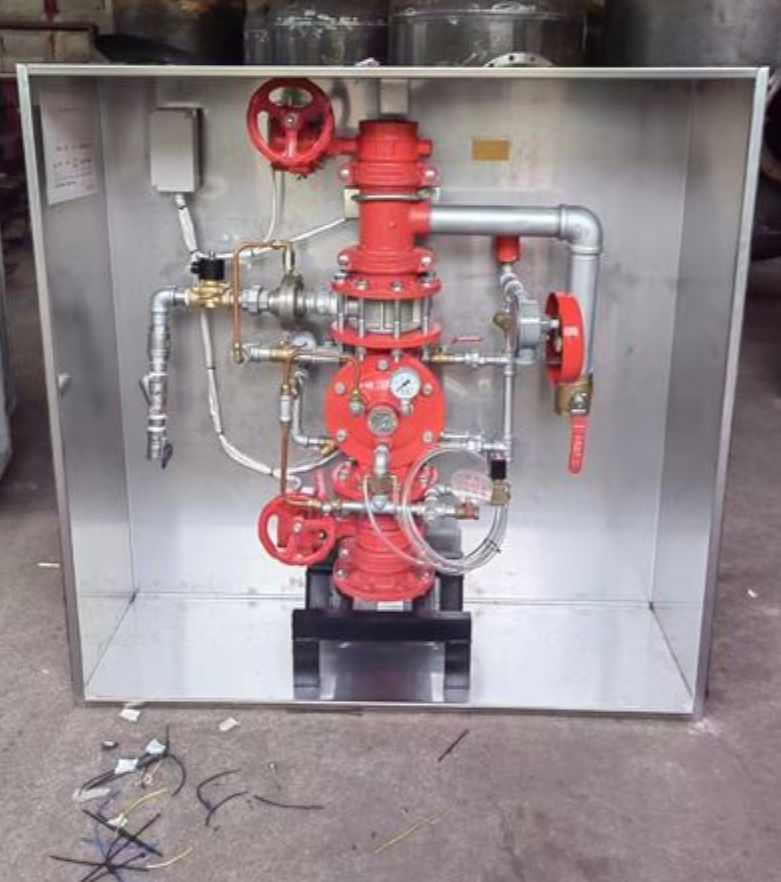

泡沫喷雾雨淋控制阀组是由雨淋报警阀、泡沫比例混合器、信号蝶阀、电磁阀、比例混合器、压力开关、水力警铃、控制阀门及管道等组成,是隧道泡沫喷雾灭火系统的核心部件。


产品概述

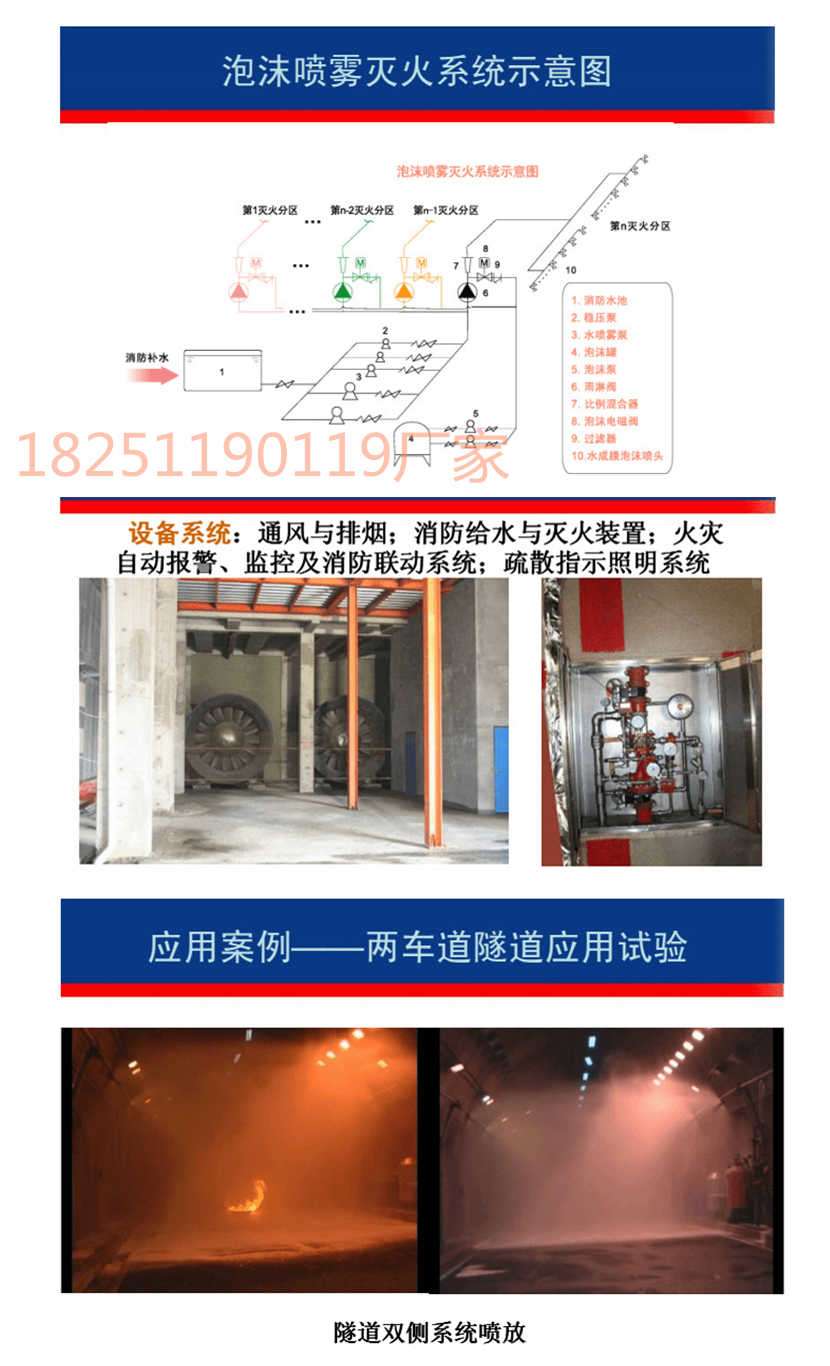

PHP60平衡式比例混合装置是隧道泡沫喷雾灭火系统的重要组成部分,其包括泡沫泵、隧道专用泡沫喷雾控制阀组及平衡阀、控制管路;PHP60平衡式比例混合装置与消防水泵组、泡沫喷头、管网等组成隧道泡沫喷雾灭火系统。泡沫雨淋控制阀组是将消防泵组提供的消防水和泡沫供液装置提供的泡沫液按一定比例进行混合,并为保护区的泡沫喷雾喷头提供混合液的装置,是隧道泡沫喷雾灭火系统主要部件,满足三车道的应用。

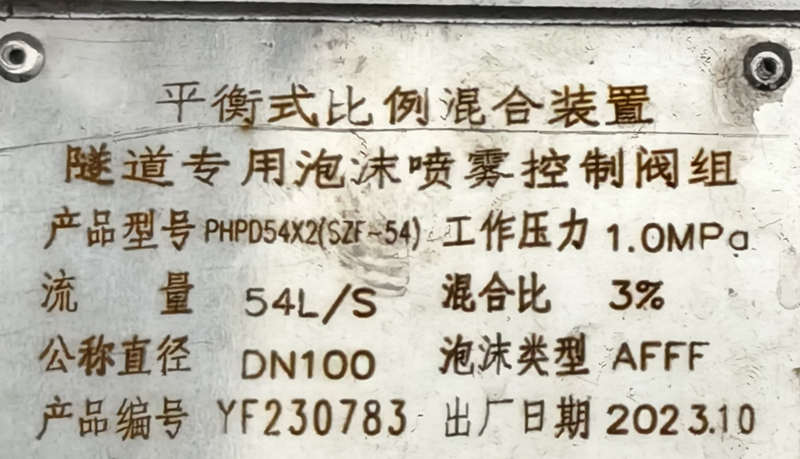

隧道专用泡沫喷雾控制阀组性能参数表

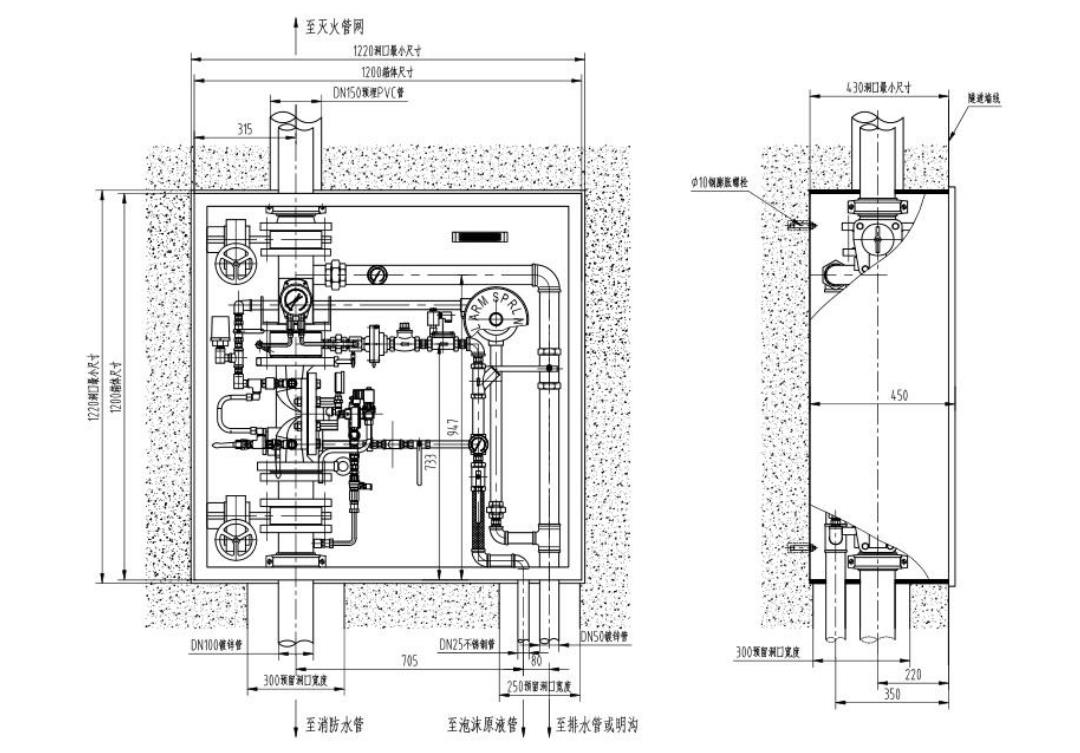

阀组箱的尺寸:1200*1200*450


产品结构

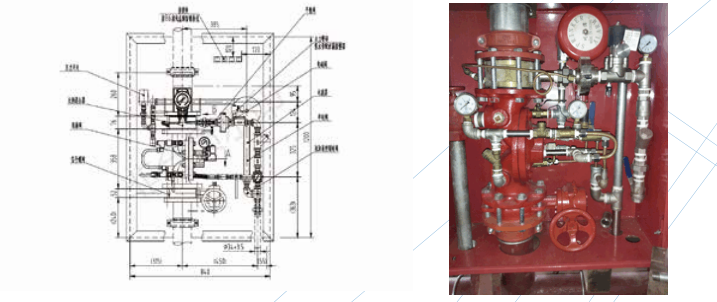

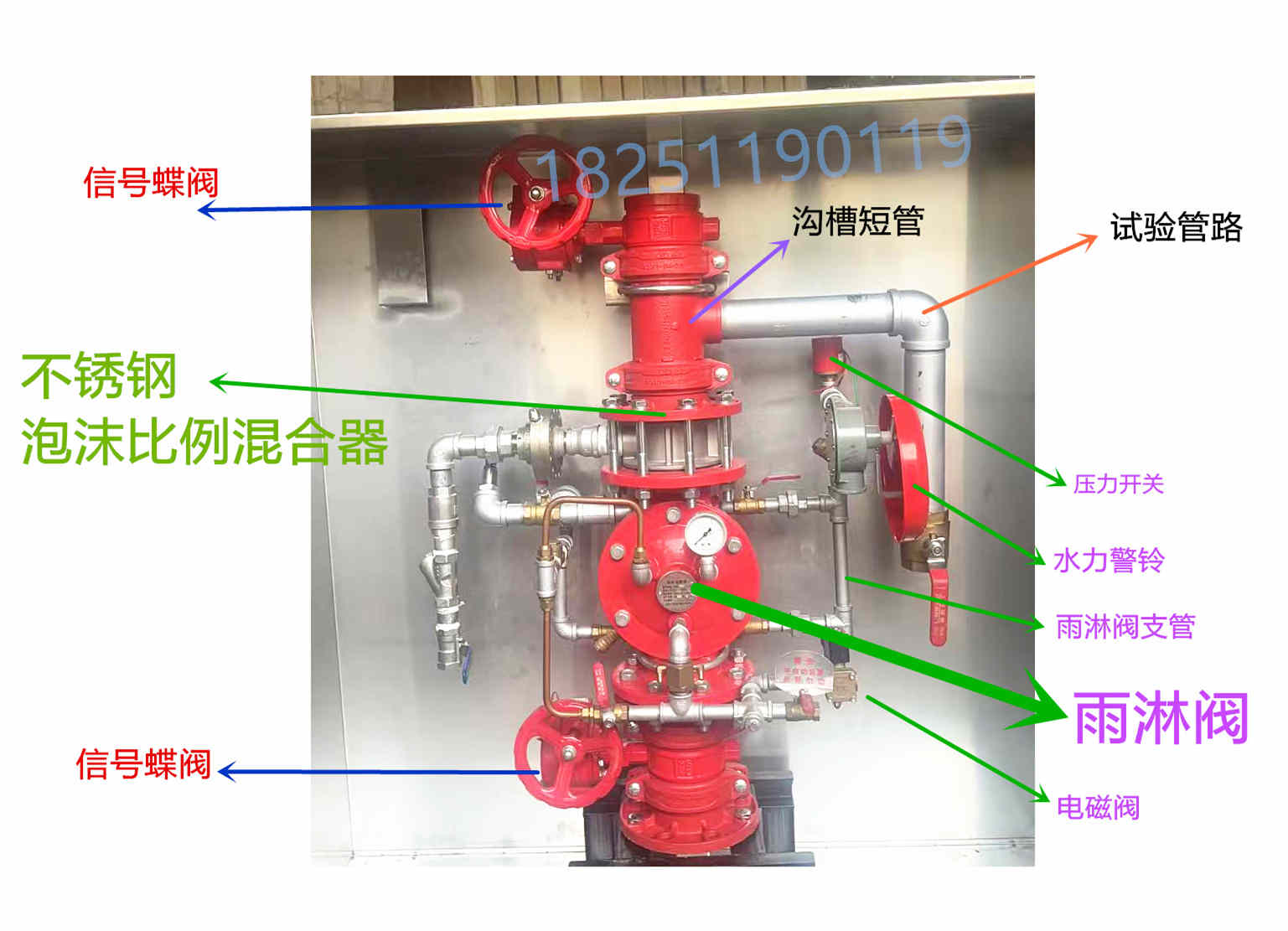

阀组主要由雨淋报警阀、消防信号蝶阀、比例混合器、平衡阀、水力警铃、压力开关、试验球阀、渗漏检测报警装置、管件、箱体等构成,其结构如下图所示:阀组整体结构设计紧凑,体积小,操作方便,阀组进出口连接方式为卡箍连接形式。阀组内设有试验球阀及管道,可定期对阀组进行性能检测,不妨碍隧道车辆的正常通行。所有冲洗口、排水口、试验口都汇总到一处,方便排放,现场施工接管便捷,环保、安全。阀组箱体具备防过往集装卡车散发的烟

尘侵入、隧道定期冲洗时防进水的防护性能。阀组泡沫液管道设置平衡阀,平衡阀具有泡沫动态平衡功能。当雨淋阀开启出水时,雨淋阀出口有

一股水流至平衡阀控制腔下侧,平衡阀控制腔上侧的泡沫液压力为泡沫液压力,两者压差驱动平衡阀的隔膜移动,自动调节泡沫液量至比例混合器;使泡沫和水在混合器按预定比例混合,实现动态平衡,确保距泵房不同距离阀组的混合比。水力警铃的配水管上设置管道泄漏报警器,当阀组泄漏导致水管充满水后,报警器动作并发出信号至消防主机。

工作原理

阀组将消防泵和供液装置提供的水和泡沫液按预定比例进行混合,并为末端的泡沫喷雾喷头提供混合液的装置。发生火灾时,探测系统发出火灾联动控制信号给控制箱,启动消防水泵组,打开雨淋阀组中的电磁阀,雨淋阀开启出水,比例混合器有压力水流过,同时有一股水流至平衡阀控制腔下侧驱动平衡阀,同时开启出液电磁阀,输出泡沫液至比例混合器;同时平衡阀控制腔上下侧的压力水与泡沫液压力,使隔膜位移,实现动态平衡,保持泡沫液压力始终稍大于水压,确保混合比。雨淋阀开启后,水力警铃报警,压力开关反馈信号给消控室。泡沫混合液流向保护区的各泡沫喷雾喷

头,喷洒泡沫,实施覆盖灭火。

具备:自动、控制室远程手动、就地应急开启三种控制方式。
