手动水炮~常规款

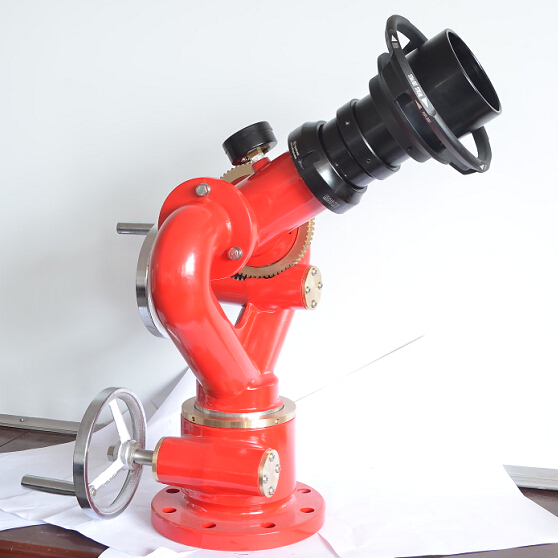

PS30-AY法兰固定式手轮水炮
其它型号：PS30-50W、PS40W、PS50W、PS40-AY、PS50-AY
国内检测报告型号：PS8/50-W-D-SX
一.概述
固定式消防水炮，可安装于消防车、消防艇及大型仓储码头等。具有流量可调、喷雾直流转换，带手动锁定角度。
二.主要技术参数
·流量：30-40-50L/S(可调节）
·射程：≥70米@1.0Mpa，流量50L/S
·工作压力：1.0Mpa
·压力范围：0.6~1.4Mpa 实际可以承压到1.6Mpa
·主要材质：主体铝合金，旋转部件铜或轴承钢
·调节角度：水平0~360°、上下-45~90°、喷雾角0~120°
·进水口尺寸：DN100法兰（GB20592）
·备注：法兰DN150/80/65 可定制时间20工作日
·炮头类型：手动调节（流量三挡可调、直流喷雾可调）
·重量：16kg
·证书：3C自愿性认证
三.产品特点
·铝合金炮体、铝合金炮头
·不锈钢双手柄设计
·俯仰采用刹带设计
·炮头流量30~40~50可调，直流喷雾可调
·双轴承旋转机构，稳定性、耐用性，适合频繁使用的场所
·可选装手动排水阀，使用完后打开排水阀排掉残留水分
固定式消防炮PS30-AY
参数说明书21.0121
一.概述
PS30-50W固定式消防水炮,是我厂新开发的消防产品，其各项性能指标均处于国内领先水平。此消防炮可安装于各种消防车、消防艇及大型仓储码头的消防管路上。
该炮的设计结构紧凑、外形美观、射流集中且具有流量可调、喷雾直流等动能转换，工作时极为轻便与稳定具有很强的自锁功能，安全系数很高，是理想的消防产品。
二． 主要技术参数
额定工作压力 | 1.0MPa |
流量 | 30-50L/S |
射程 | ≥70M |
水平回转角 | 360° |
俯仰角 | -45°~ +70° |
三．示意图
四．操作使用
1.操作前应检查该炮进水法兰是否与外连接法兰通过螺栓已禁固密封。
2.将管路水压力调到额定压力范围内（通过序号3压力表观察）
3.当要直流喷射时，只需将序号6（直流喷雾手轮）顺时针旋转即可实现，。如需使该炮处于喷雾状态只需将序号6（直流喷雾手轮）逆时针旋转。
4.如在工作时需调节流量大小，只需将序号5（限位手柄）从右向左打起，然后旋转序号4（流量调节套），到所需流量，再将序号5从左向右按下定位，便可进行理想的流量喷射。（序号4往顺时针旋转流量为小，反之流量为大）
5.在工作时，为需调整喷射目标，只需转动序号1和序号2便可实现 ，（序号1调整水平位置，序号2调整俯仰角度）。
五．维护及保养
1．工作完毕后，应擦洗干净，清除炮身的泥沙等脏物。
2．北部寒冷地区，应注意防冻保护，工作完毕后，应及时排净跑内积水，以防结冰冻裂。
3．各传动部位应定期注入润滑油脂。各密封处应定期更换密封件，以防因使用时间太长而产生泄漏。
六．装箱单及易损件：
名称 | 单位 | 数量 | 规格 |
产品说明书 | 本 | 1 | |
产品合格证 | 张 | 1 | |
操作手柄 | 只 | 1 | |
