NA空气泡沫产生器-不锈钢泡沫发生器-PC与PCL

文字:[大][中][小] 手机站 2021-12-19     浏览次数:2701

友情提示:玻璃片属于易损件、试压即破。需更换,若需要多买,备用,请备注。

关于尺寸:所有型号都是消防部门统一的,但是同一型号,不同厂家的尺寸会有差异。



NY-Y

默认快递:中通快运

物流的话:不确定哪家





卧式名称型号进液口螺纹 R出液口法兰 6KG密封玻璃尺寸
N~常规公称直径法兰孔距孔数
1卧式产生器PC450    2”DN65130468*2.5
2卧式产生器PC865    2又1/2”DN80150484*2.5
3卧式产生器PC1680    3”DN1252008130*2.5
4卧式产生器PC24100   4”DN1502258155*2.5

18251190119

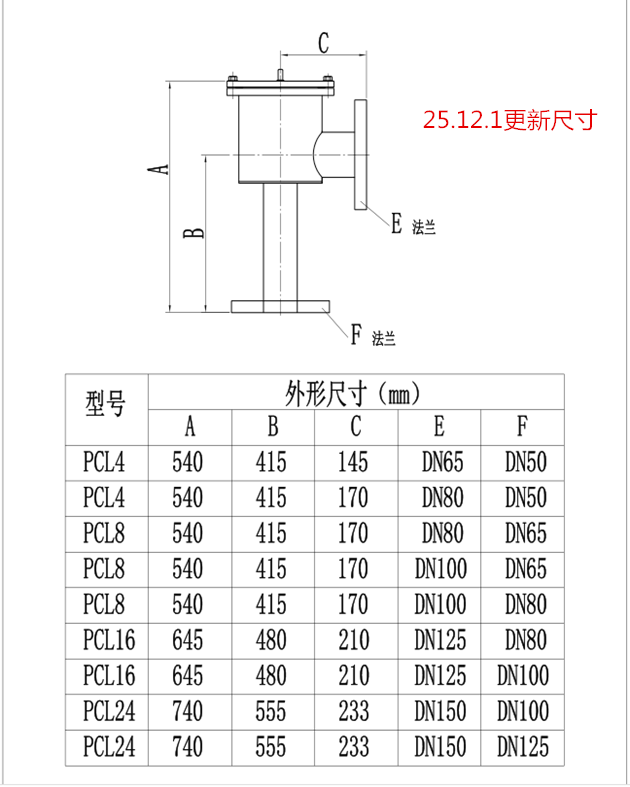

立式名称型号进水法兰10KG出水口法兰 6KG密封玻璃尺寸
N~常规法兰孔距孔数法兰孔距孔数
1立式产生器PCL4DN501254DN65130435*2.5
2立式产生器PCL8DN651454DN80150445*2.5
3立式产生器PCL16DN1001808DN125200855*2.5
4立式产生器PCL24DN1252108DN150225879*2.5






18251190119


立式名称型号进水法兰16KG出水口法兰16KG密封玻璃尺寸
N~非标法兰孔距孔数法兰孔距孔数
1立式产生器PCL4DN501254DN651454
2立式产生器PCL8DN651454DN801608
2立式产生器PCL8DN651454DN1001808
3立式产生器PCL16DN1001808DN1252108
4立式产生器PCL24DN1252108DN1502408


304不锈钢泡沫发生器:主体材质304,挡板、发泡网、小螺丝都是304材质

316不锈钢泡沫产生器:主体材质316,挡板、发泡网、小螺丝都是304材质

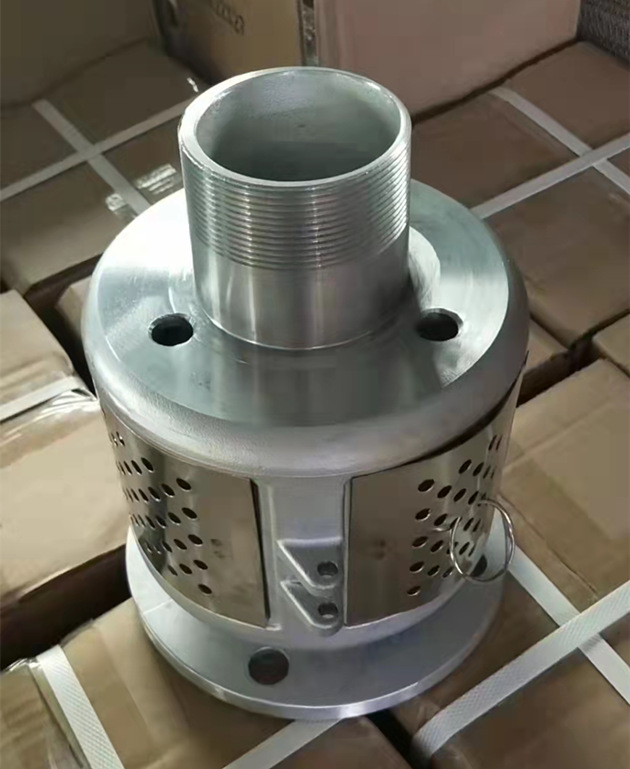

↑一边螺纹一边法兰的,为PC泡沫产生器、横式空气泡沫产生器-低倍数PC8卧式,不锈钢泡沫发生器

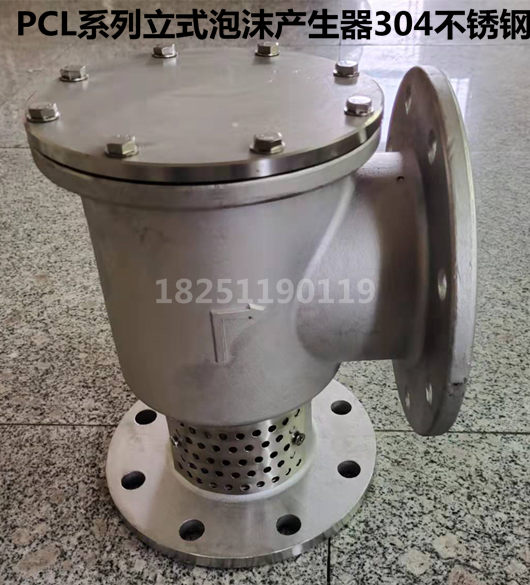

↑两边都法兰的,为PCL泡沫产生器、立式安装方式的空气泡沫产生器-低倍数PCL8卧式,不锈钢泡沫发生器



如何确定发泡网尺寸:

1、实际测量拆下来

2、法兰外径尺寸,或者法兰螺栓孔距(这个基于品牌是盛鑫的情况下)

发泡网尺寸:

pc4        81*91*2片     117*91*1片

pc8        91*91*2片     142*91*1片

PC16    118*91 *2片    186*91*1片

产品介绍

GB50151






 消防泡沫产生器,又称空气泡沫产生器、泡沫发生器、泡沫产生器,是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流,经输送管道通过产生器时,形成空气泡沫,扑灭油类火灾。


供货时其喷管组只包括法兰、垫片、紧固件等,而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部,不宜安装在储罐顶部。安装时罩板朝下,不宜侧装。用于外浮顶储罐时,应安装在储罐顶端的泡沫导流罩上。


安装产生器时在储罐壁的开孔,应保证储罐上部要保留有足够的空间,储存液体的液面要低于产生器进口,应在储存液面线以下,以免影响泡沫质量及泡沫形成,并防止液体从产生器口流出。


结构原理


泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。


当泡沫混合液流过产生器喷咀时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫,空气泡沫通过泡沫喷管和导板输入贮罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上。


空气泡沫产生器以下部分组成:1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组




安装保养


PCL安装案例↓





---------------------PC安装案例↓---------------


1、空气泡沫产生器上有产品标牌,注明产品名称、型号、规格、制造日期和厂名,安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。


2、罐壁上开孔位置和尺寸参照图4和表5。


3、先将导板组装在贮罐内壁上,然后再装泡沫喷管组和壳体组,罩板应在上方。


4、安装结束后进行泡沫喷射试验一次,以观察喷射泡沫是否正常,水泵供水压力和产生器进口压力是否符合要求;管路有无渗漏现象等,最后安装好密封玻璃。


5、空气泡沫产生器整个管道必须保证畅通,要经常检查是否有堵塞现象。密封玻璃是否完好。


6、为了避免和减轻贮罐壁变形时对管道的破坏,最好在生产器进口管道中安装一段相同口径的金属软管。




------------------------------------------------------------------------------------------------------------20.0830不锈钢304材质泡沫产生器PCL-----------------

使用说明




1、空气泡沫产生器进口标定工作压力为0.5Mpa,也可以在0.3—0.5Mpa压力范围内使用,但混合量和泡沫量相应变化。


2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液


3、本产生器配有3%型和6%型普通空气消防泡沫液


4、为防止易燃液体贮罐内气体蒸发外漏,壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕,混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。


5、导板安装在贮罐内壁上,保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上,以提高灭火效果。


6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。

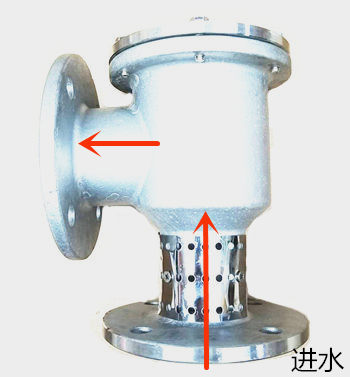

简易工作原理:当混合泡沫液到达产生器底部法兰到达吸气口吸入空气,往前走顶破密封玻璃,再到出口,就是泡沫了




PCL4:

流量系数偏差:3.17%(最大值)

发泡倍数:

5.23(最小值)25%析液时间:2.0min(最小值)


PCL8:

流量系数偏差:4.66%(最大值)

发泡倍数:

5.43(最小值)25%析液时间:2.0min(最小值)





问:这个卧式和立室的有什么区别,是不是以后卧室的换不了配件,立室的可以换配件啊?

答:都可以换配件,立卧就是取决现场安装条件而已


问:我买的卧室就是里面要是配件换了也可以更换配件对吧

答:是的


问:他里面有个玻璃片是干嘛用的,这样我不是液体打不出去吗?

答:玻璃片是临时隔绝罐内气体跑出来的,当泡沫混合液有压力到3公斤左右的时候,玻璃会冲破,进行灭火。

一旦试压或者用过,就要更换玻璃片
