★★★PHYM32/10地下车库消防泡沫罐,PHYML32/10地库泡沫储罐,压力式泡沫比例混合装置PGNL1000,水成膜泡沫喷淋灭火装置

文字:[大][中][小] 手机站 2021-05-23     浏览次数:487


一、产品说明

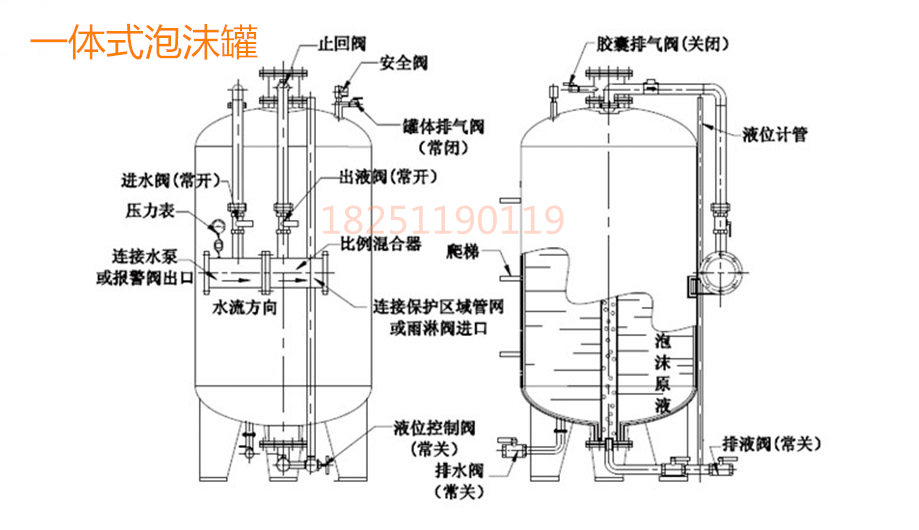

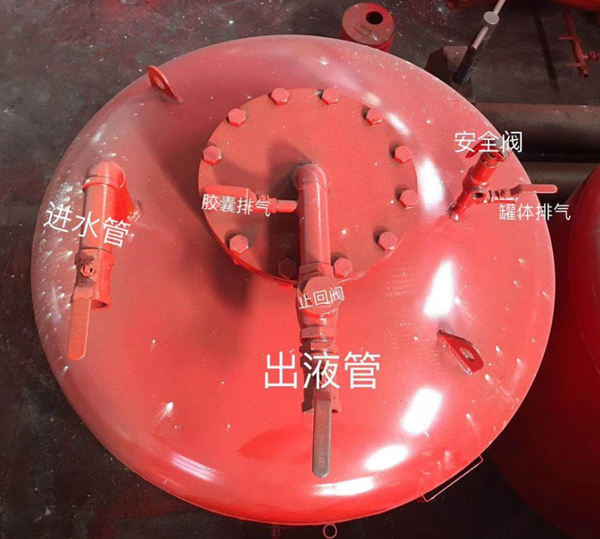

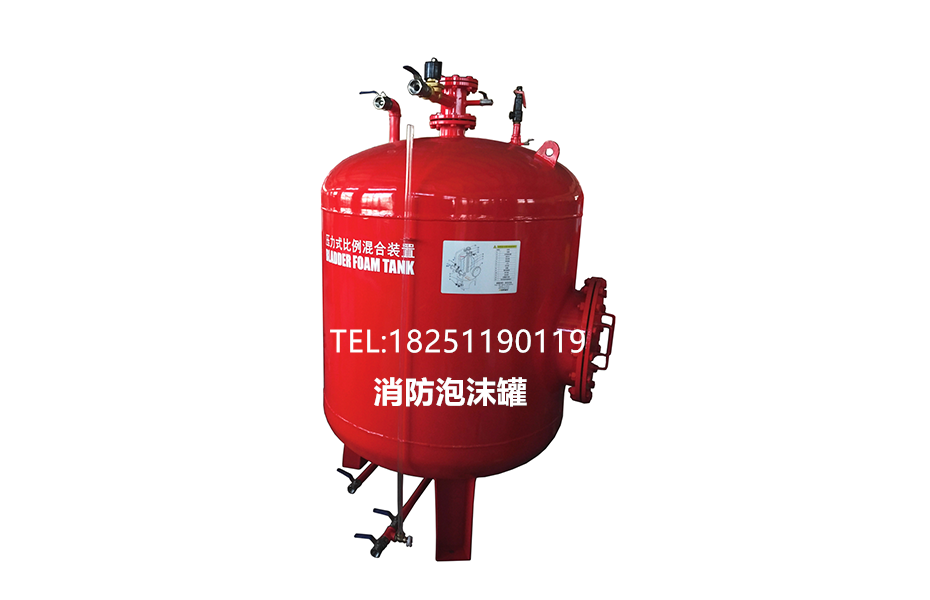

PHYM系列压力式比例混合装置由罐子,胶囊,比例混合器,安全阀,止回阀,压力表,单向阀及管道组成。由泵供给压力水,将泡沫液按一定比例与水混合成泡沫混合液的装置,由于胶囊将泡沫液与水隔开,泡沫液就会没用完,
下次可以继续使用,而且混合精度稳定。
二、消防泡沫罐工作原理

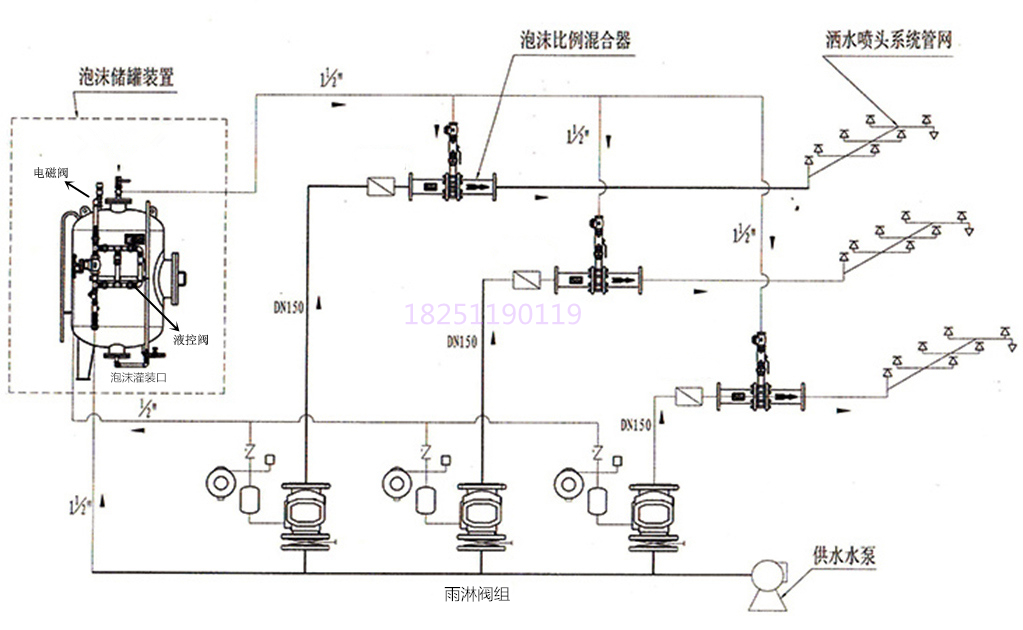

    当压力水流经比例混合器时一部分压力水(3%-6%)由支管进入泡沫液储罐内挤压胶囊,置换出等量的泡沫液与另一部分水(97%-94%)在比例混合器内混合成泡沫混合液提供给泡沫产生装置,产生空气泡沫进行灭火。
三、外形尺寸


型号尺寸容积(M3 )DLL1BB1HH1重量(Kg)
PHYM□/50.58007206001150113018001200700
PHYM□/101.010009208001350133021001200850
PHYM□/151.5100092080013501330280012001050
PHYM□/202.012001120100015501530270012001350
PHYM□/303.014001320120017501530290012001750
PHYM□/505.018001720160021502130300012002400
PHYM□/555.518001720160021502130320012002550

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

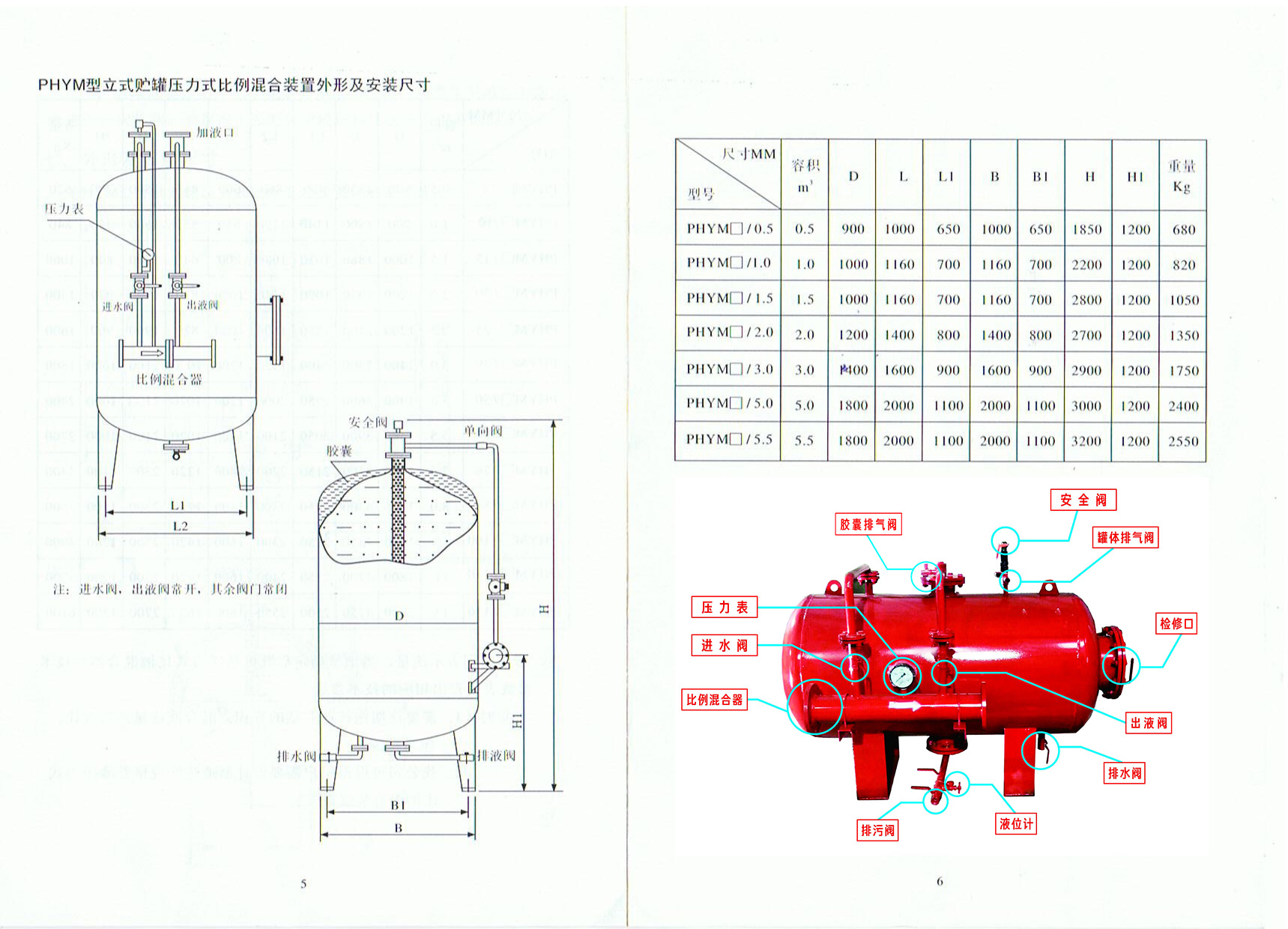

盛鑫泡沫罐说明书4图文并茂 各部件.jpg


-------------------------------------------odoo---------------------------------20.1101--------------------------


产品适用范围

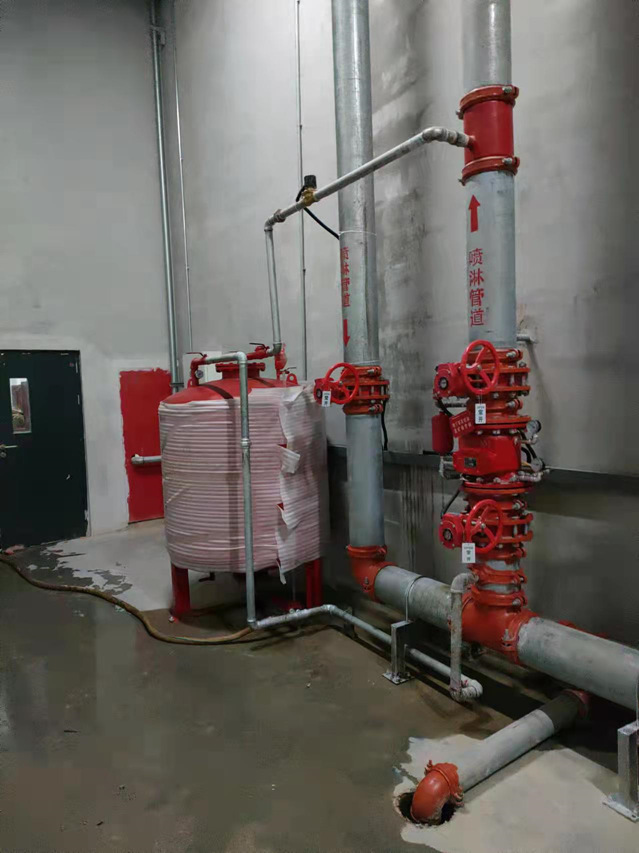

泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点,用于扑救甲、乙、丙类液体火灾,广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉、地下车库等场所,是目前国内易燃液体类火灾的基本扑救方式。



  产品特点



Ø 储罐混合比例相当稳定、准确可靠,可提供高质量的泡沫混合液;



Ø 储罐压力降损最小,喷射的泡沫灭火剂能量大,穿透能力强,能迅速扑灭火灾;



Ø 节约泡沫灭火剂,降低灭火成本。由于储罐的胶囊将泡沫灭火剂与水隔开,泡沫灭火剂一次未用完,下次可继续使用;



Ø 适用范围广,无论高、中、低倍数泡沫灭火剂均可使用。

 主要参数:



比例混合器主要技术参数:





型  号


流量范围(L/s)


混合比(%)


工作压力(MPa)


压力损(MPa)


通径(mm)


PHYML32/10


6-32


6


0.6-1.2


≤0.15


150


PHYML32/15


6-32


6


0.6-1.2


≤0.15


150


PHYM32/20


6-32


3


0.6-1.2


≤0.15


150


PHYM32/30


6-32


3


0.6-1.2


≤0.15


150


PHYM48/50


16-48


6


0.6-1.2


≤0.15


150


PHYM64/100


32-64


6


0.6-1.2


≤0.15


150


------------------------------------------------------------------------20.1207-------------------------------------------------

压力式泡沫比例混合装置专业生产厂家,证件齐全


一、产品说明

PHYM系列压力式比例混合装置由压力罐,胶囊,比例混合器,安全阀,止回阀,压力表,单向阀及管道组成。由泵供给压力水,将泡沫液按一定比例与水混合成泡沫混合液的装置,由于胶囊将泡沫液与水隔开,泡沫液就会没用完,
下次可以继续使用,而且混合精度稳定。
二、工作原理
    当压力水流经比例混合器时一部分压力水(3%-6%)由支管进入泡沫液储罐内挤压胶囊,置换出等量的泡沫液与另一部分水(97%-94%)在比例混合器内混合成泡沫混合液提供给泡沫产生装置,产生空气泡沫进行灭火。

三、主要技术参数

                                                                                泡沫罐参数
型号容积(L)混合液流量范围(L/S) 进口压力范(Mpa)混合比(%)
PHYM32/05500             8-32          0.6-1.6    3 & 6
PHYM32/07700
PHYM32/101000
PHYM32/151500
PHYM32/202000
PHYM32/252500
PHYM32/303000
PHYM48/353500             8-48
PHYM48/404000
PHYM64/505000            8-64
PHYM64/555500
PHYM64/606000
PHYM64/707000
PHYM64/767600
PHYM64/808000
PHYM64/909000
PHYM64/10010000
PHYM160/11011000           8-200
PHYM160/13012000
PHYM160/15013000
PHYM160/140-20014000-20000


广泛用于油库储罐区、化工厂、飞机库、油田、燃油发电厂、锅炉房、地下车库、危险品仓库、化工品仓库等场所。



电磁阀若需要:正常车库是用24V的,要是需要220需另配,也可以配的。
