★PHYM48/50(6%) ,5立方卧式消防泡沫罐厂家,5m³压力式泡沫比例混合装置PHZY80/45,隔膜型储罐,PHYM160/50

文字:[大][中][小] 手机站 2020-09-23     浏览次数:3781

标准名称:压力式比例混合装置

常用名称:消防泡沫罐泡沫液贮罐、泡沫灭火储液罐、泡沫混合器

常用型号:PHYM48/50、PHYM64/50、PHYM160/50

容       积:5m³(5000L)

材       质:碳钢(其它需定做)

工作压力:0.6~1.2Mpa

比 例  器:默认150*50(可选DN200*50、150*40)

混  合 比:3%、6%;

流      量:16-130L/S可定做

尺寸卧式:长3000*φ1600*高2100mm(一体时·宽=φ+400mm比例器)

尺寸立式:φ1600*3100mm(一体时·宽=φ+400mm比例器)


产品介绍:

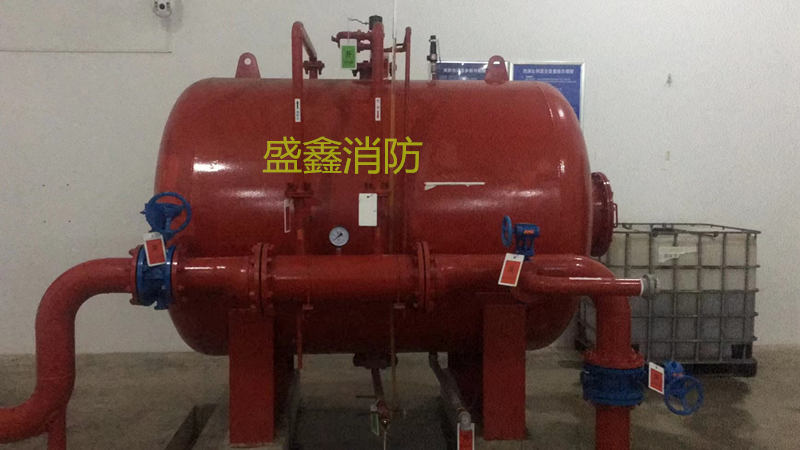

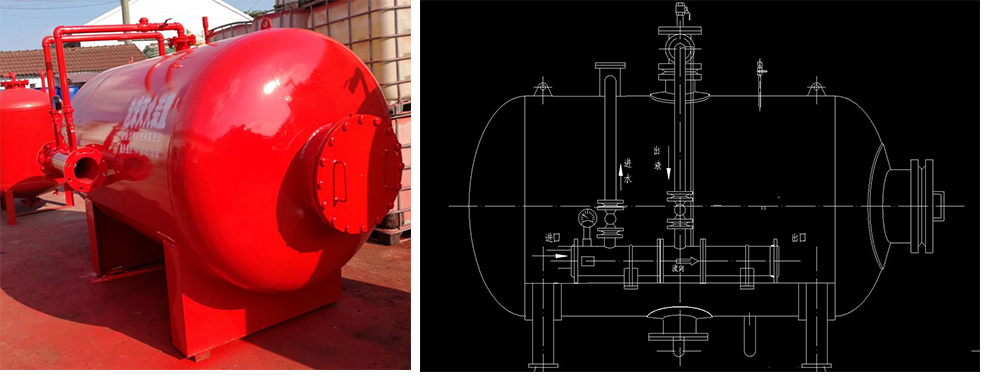

卧式泡沫液储罐(囊式),罐内需要灌装消防泡沫液Foam tank,include foam


泡沫比例混合装置Foam proportioner

该装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。


工作原理:

当压力水流经比例混合器时一部分压力水(3%-6%)由支管进入泡沫液储罐 内挤压胶囊,置换出等量的泡沫液与另一部分水(97%-94%)在比例混合器内混合成泡沫混合液提供给泡沫产生装置,产生空气泡沫进行灭火。


使用范围:

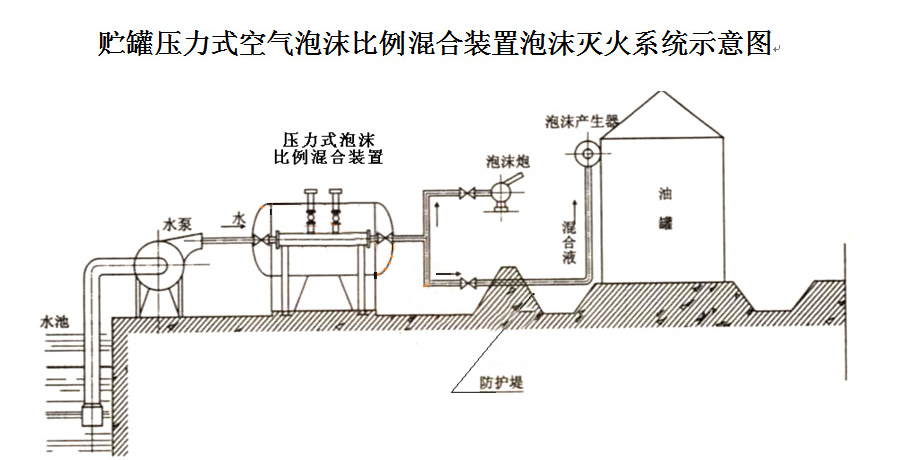

该装置可与消防泵(或消防车)、泡沫产生及喷射设备组成固定式(或半固定式)泡沫灭火系统,广泛应用于扑灭甲(液化气除外)、乙、丙类火灾,是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

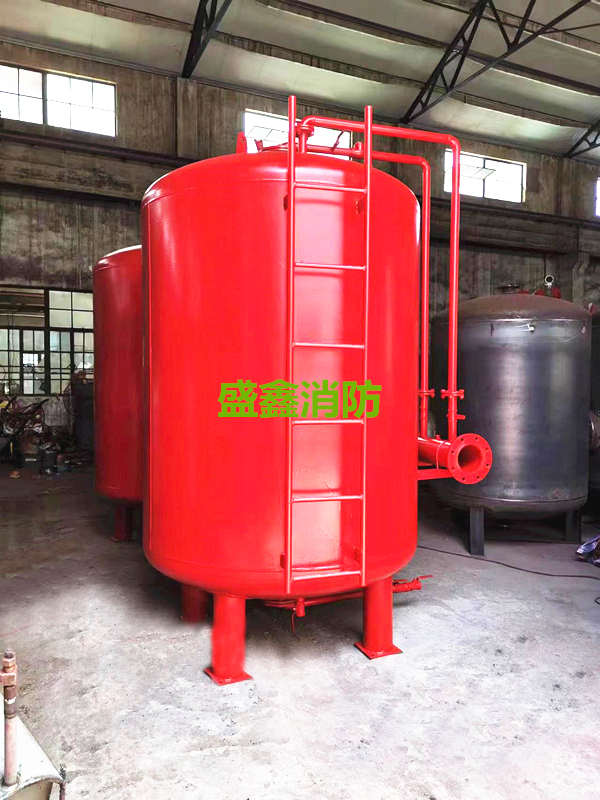

该装置按填盛方式分隔膜型、普通型,按罐体放置方式分卧式、立式两种形式。

贮罐容积为1000-16000L不同规格。根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可组合成各系列产品,以满足工程应用的需要。

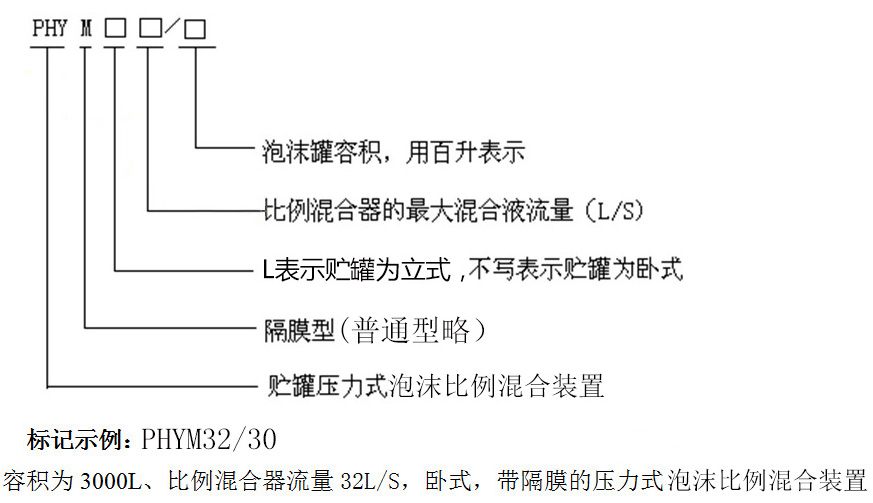

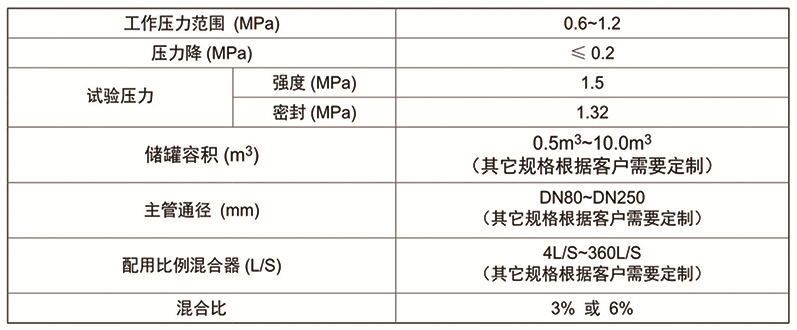

 产品规格及型号



PHYM系列压力式泡沫比例混合装置按罐体放置方式分卧式、立式两种形式。泡沫混合比一般为3%或6%。
