机械泵入式、平衡式、压力式,三者泡沫比例混合装置有何不同

文字:[大][中][小] 手机站 2022-05-01     浏览次数:127

PHP系列机械泵入式比例混合装置工作原理


机械泵入式比例混合装置

1、概述

泡沫灭火系统是以泡沫液为灭火剂的灭火系统。根据组成部件分类可分为泡沫液储存设备、泡沫液与水按比例混合设备、终端喷放发泡设备;按应用方式不同可分为固定式泡沫灭火系统(如泡沫水喷淋系统、泡沫水喷雾系统、罐区泡沫喷放覆盖系统、泡沫炮灭火系统)、移动式泡沫灭火系统;按照发泡倍数不同可分为低倍数、中倍数、高倍数泡沫灭火系统。在泡沫系统的应用中,关键的一个部件为泡沫原液与水按比例混合装置。

泡沫比例混合装置的发展,经历了多个产品的更新迭代:

1)压力式比例混合装置(压力式)价格低


压力式比例混合装置是将泡沫液储存在压力容器的胶囊中,消防水一小部分进入压力容器内挤压胶囊,将泡沫液挤压至比例混合器,另一部分高速流过比例混合器的喇叭口,在窄孔段产生压降,使储罐内泡沫液的压力大于窄孔段的压力,泡沫液在压力差作用下进入比例混合器进行混合。该种形式要用到压力容器,运行过程中泡沫液无法添加,胶囊估计3年1换。


2)平衡式比例混合装置(平衡式)价格中

平衡式泡沫装置原理.jpg平衡式比例混合装置的混合部位原理与压力式比例混合装置相当,消防水在比例混合器的喇叭口窄孔段形成压降,由泡沫液管道和水管道形成的压差将泡沫液输送到比例混合器内进行混合。不同之处是泡沫液管道的压力由泡沫液泵提供,通过平衡阀调节压差平衡,并将多余的泡沫液回流。泡沫液储存在常压罐中。该种形式的结构复杂,占地面积大,且泡沫液泵需要提供外加电力或柴油机等动力。

3)机械泵入式比例混合装置(泵入式)价格高

机械泵入式原理2022.jpg机械泵入式比例混合装置是一种流量平衡式比例混合装置。由管道内流动的消防水为驱动力,通过水轮机带动泡沫液泵抽取常压罐内的泡沫液,泵入到消防主管道内。通过水轮机和泡沫液泵内部的结构参数匹配,平衡了水的流量和泡沫液的流量,实现定比例混合。机械泵入式比例混合装置体积小,占地面积小,混合比控制准确,且不需要外部提供动力电源或柴油机,是一款性能优越,技术先进的产品。

2、机械泵入式比例混合装置(泵入式)装置结构组成

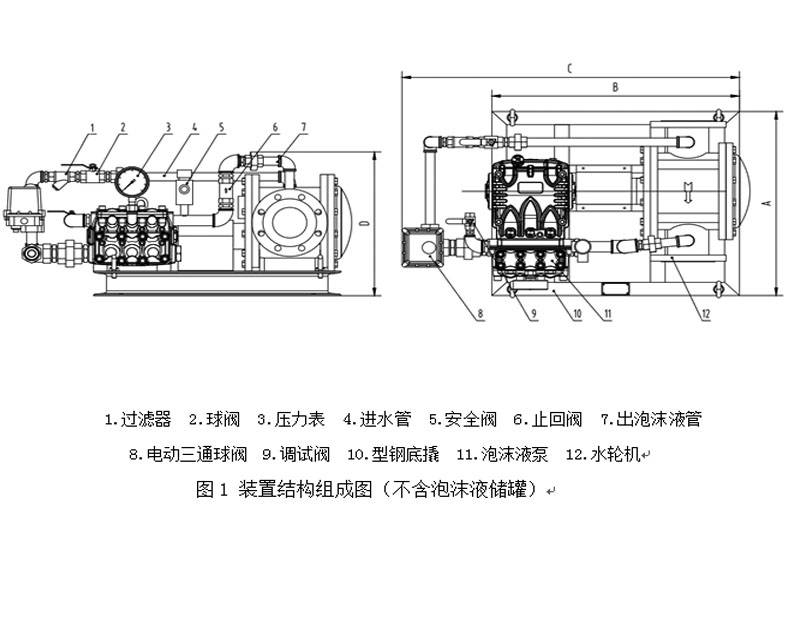

机械泵入式比例混合装置主要由水轮机、泡沫液泵、泡沫液储罐、管道阀门等部件组成。

水轮机和泡沫液泵通过联轴器连接,并固定在型钢底撬上,实现整体搬运与安装。控制管路采用不锈钢无缝钢管,阀门等附件均采用不锈钢耐腐蚀材料。泡沫液储罐为常压不锈钢罐,放置在比例混合装置附近,通过金属软管相连。中间设有过滤器及控制球阀。

3、机械泵入式比例混合装置(泵入式)功能原理

3.1混合原理

消防水流经比例混合装置时,在水力作用下带动水轮机旋转。水轮机将旋转扭矩输出到泡沫液泵并带动运转。泡沫液泵吸取常压储罐内的泡沫液,并加压注入到消防水总管道中,实现定比例混合。

水轮机内部为定容积转子结构,旋转一周流过水的体积为固定值V1。泡沫液泵采用柱塞泵,是一种容积泵,旋转一周输出泡沫液的体积为固定值V2。水轮机与泡沫液泵通过联轴器连接,保障两者转速同步,理论上V1:V2=定值。通过内部型腔结构优化设计,使V1:V2=97:3,达到混合比3%的要求。

3.2性能特点

由产品本身的设计原理,决定了产品的性能特点。

1)动作响应快。消防水流过水轮机的同时带动泡沫液泵工作,无滞后时间;

2)混合比稳定。流量只与每转输出的流体体积相关,受管道内消防水压力、流量变化的影响小;

3)由水力驱动,无需额外提供动力电源或柴油机动力;

4)泡沫液储存在常压罐中,使用过程中可随时添加,无需压力容器;

5)适用于不同粘度的各种泡沫液;

6)装置体积小,占地面积小;

7)适用范围广,可应用于消防车、船舶或固定式泡沫系统的泡沫液比例混合;

8)水轮机内部结构复杂,型腔体积及曲面设计难度大,加工、装配精度要求高。
