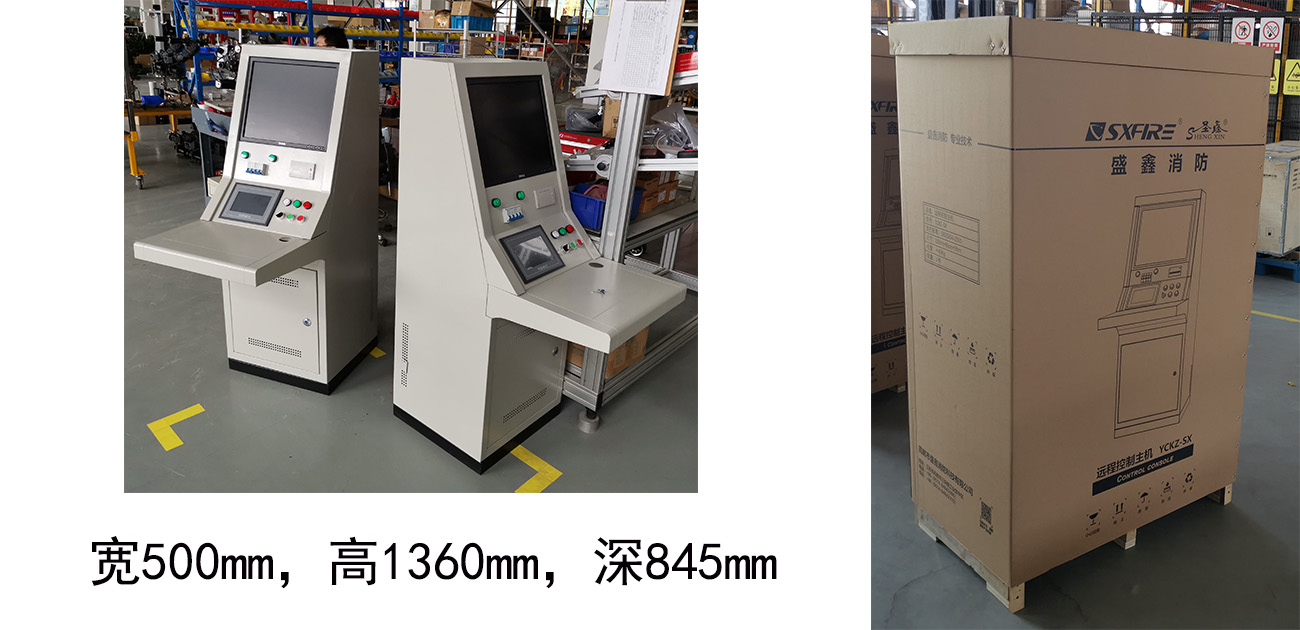

★ZDMS0.6/5S自动炮消防水炮安装布线和接线以及跟水泵之间的启闭,5升10升操作说明、智能炮-主机尺寸

文字:[大][中][小] 手机站 2021-05-28     浏览次数:1465

一、产品简介


ZDMS系列自动跟踪定位射流灭火装置

应用范围:车站候车室、机场、客运码头、体育会馆、会展中心、影剧院、歌舞厅、展厅、购物商场等。

二、ZDMS0.6/5S-SX

        ZDMS0.6/10S-SX





系统现场安装布局总图如下


关于通讯总线:

问:通讯总线是不是用我们现在已经布好的信号线就可以了?还是必须单独再跑一根?就是给手报,声光,消火栓的信号线

答:通讯线要单独的双绞线就可以,如果你们之前已经有单独的双绞线就可以用,如果是报警用的,我们再接上去就不行。因为通讯协议不一样,不能公用



集中主机到水炮视频两种布线

为模拟信号,线标号SYV75-5

1、每根视频线单独到集中主机

2、水炮视频线单独拉到现场就近集合,通过光纤到集中主机,两端光纤收发机布置。需熔纤

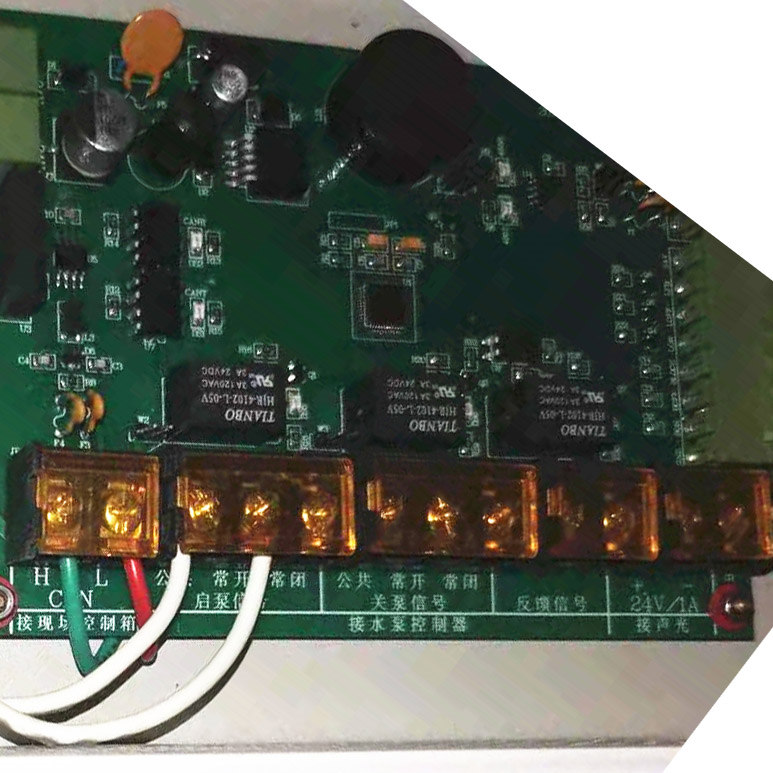

集中主机到泵:

21.5.28、     远程主机可以开启泵、关闭泵。

                      按开关量,开泵和关泵。 就只接,公共和开泵。

                      ---主机提供的信号是,开关量启闭泵, 1组2芯线即可,既可以开泵,也可以关泵。


   原理和灯泡的开关按键板一样,常规状态时,属于不通状态,即关泵。    按起泵后,线路连通,再按关泵,恢复常态,不通,即关。









-------现场控制箱---↓

控制箱调成1控2后,前面E01 E02在轮流跳,代表控制箱与水炮,485通讯都有问题。

可能是  1、拨码问题,(炮身拨码为2进制  )  2、线路通断问题,或者是否接对,AB要对 。其它接线要对  3、水炮主板之前是否被烧过

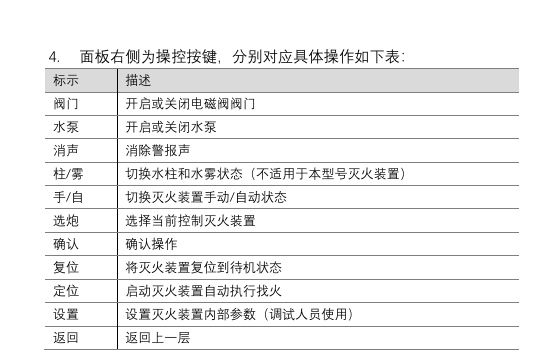

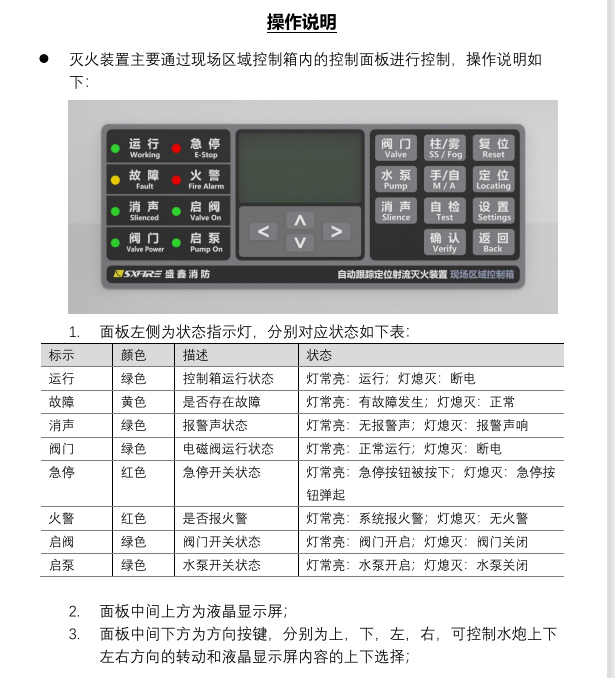

----------↓--------操作说明




---------------------------------------↓------------其它参数备份

一、产品简介


ZDMS系列自动跟踪定位射流灭火装置是将红外/紫外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起,能全天候自动监测保护范围内的火灾。一旦发生火灾,装置立即启动,对火源进行水平方向和垂直方向的二维扫描,确定火源的两个方位后,中央控制器发出指令, 发出火警信号,同时启动水泵、打开阀门,灭火装置对准火源进行射水灭火,火源扑灭后,中央控制器再发出指令停止射水。若有新的火源,灭火装置将重复上述过程,待全部火源被扑灭后重新回到监控状态。本装置的射水形式为柱形射水,射程远,保护范围广,灭火能力强,可广泛应用于大面积、大空间的室内建筑物,如:车站候车室、机场、客运码头、体育会馆、会展中心、影剧院、歌舞厅、展厅、购物商场等。

二、ZDMS0.6/5S主要参数

型号

ZDMS 0.6/5S

ZDMS 0.8/10S

工作压力

0.6MPa

0.8MPa

流量

5L

10L

射流半径

34m

39m

保护半径

30m

35m

监控半径

50m

50m

喷射形式

柱状

安装高度

6~15m

定位时间

≤30s

水平回转角度

>360°

俯仰角度

-90°~+30°

工作电压

AC220V

探测器类型

红紫外复合

接口尺寸

DN50(GB/T 9112~9124-2010;PN16)

安装方式

吊装

执行标准号

GB 25204-2010




系统现场安装布局总图如下




---------------------------------------------------------------------------20.1031

型号:ZDMS0.6/5S 流量压力5L/S@0.6Mpa

射流半径:28米 保护半径:25米

监控半径:30米 喷水方式:柱状

安装高度:6~15米 水平回转角度:≥330°

俯仰角度:-90°~+30° 工作温度范围:-15°~+105°

工作电压:AC220V 工作模式:现场手动/远程手动/全自动

定位时间:30S 通信方式:RS485 功耗:监视1W,扫描50W

探测器类型:红紫外复合 接口尺寸:DN50法兰

安装方式:   吊装

配置清单:

水炮总成   SX-SP5S       1台

电磁阀     SX-MV220V    1只

现场控制箱 SX-ECU      1台

信号解码器 SX-JM         1只


监控摄像头(选配)SX-CAM    1只

集中控制柜(选配) SX-CC     1台

--------------------------------------------20.1101


自动寻的灭火装置是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标,采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统,全天候、全方位自动监测其保护区域内的一切火情 。一旦发生火灾,装置立即启动,发出信号到消防控制中心,实行报警,同时全方位地进行巡回扫描寻的,精确定位,并驱动灭火装置把喷口迅速准确地瞄准火源,继而自动启泵、开阀,把灭火剂及时、准确地喷向着火点,瞬时间即可把刚刚初燃的火源扑灭,若有新的火源,灭火装置将重复上述灭火过程,待全部火源扑灭后又重新回到监测状态。自动寻的灭火装置确保把火灾的苗头扼灭在初萌状态,使之不能成灾,真正地做到“防患于未然”!

自动寻的灭火装置探测距离远,保护面积大,喷射距离远,喷洒流量大,灵敏度高,响应速度快,智能化、自动化水平高,灭火时间短等众多优点,全方位监控,无死角、无盲区、误报误动率极低的特性,能够极大地消除火灾给人们带来的危害,为保护人民的财产和自身生命安全不再遭受到火灾的困扰作出贡献。




可与其他火灾报警系统实现联动采用炮载图像技术,实现远程可视化灭火可实现自动探测报警并自动定位着火点具有自动控制、远程手动控制和现场手动控制功能


探测距离远,保护面积大,响应速度快,探测灵敏度高自动定位,远程定点灭火,减少了扑救过程中造成的损失系统可同时具有防火、灭火、监控功能,提高了系统的可靠性





工厂车间、仓储物流


展览建筑:会展中心、展览馆等;


体育建筑:体育比赛场馆、训练场馆等;


康复建筑:大型医院、疗养院、康复中心等;


办公建筑:大型办公楼、写字楼、商务大厦等;


文化建筑:文化中心、博物馆、图书馆、艺术馆等;


商业建筑:大型商场、超级市场、购物中心、室内商业街等;


工业建筑:大型工业厂房及库房,生产、贮存A类物品的建筑;


排演建筑:歌舞剧院、音乐厅、电影院、礼堂、纪念堂等;


客运建筑:机场、火车站、汽车站、码头等客运站的旅客候机。
