消防泡沫罐容量5吨及以上应选择平衡式泡沫比例混合装置的相关规范

泡沫灭火系统技术标准（GB50151-2021）相关解读

标准信息：

编号：GB50151-2021

发布时间：2021年4月9日

实施时间：2021年10月1日

一、规范条文摘录

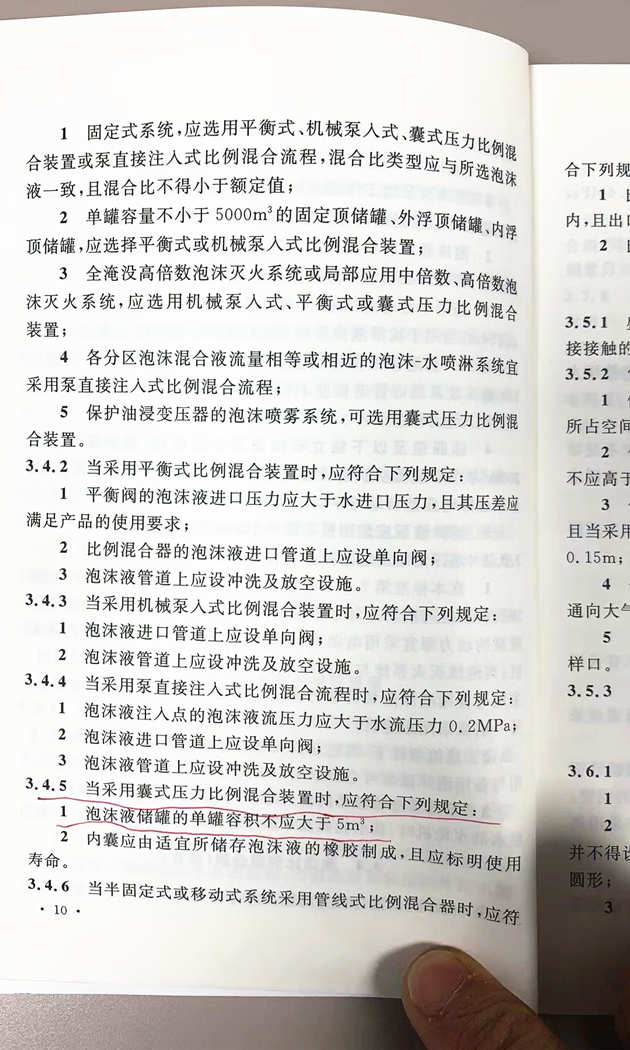

3.4.1 选用规定（摘录）

第2款：单罐容量不小于5000m³的固定顶储罐、外浮顶储罐、内浮顶储罐，应选择平衡式或机械泵入式比例混合装置。

3.4.5 囊式压力比例混合装置限制

当采用囊式压力比例混合装置时，应符合下列规定：

第1款：泡沫液储罐的单罐容积不应大于5m³。

二、规范逻辑解读

综合上述条文，可以得出以下设计逻辑：

大容积泡沫液需求场景（单罐容量≥5000m³的大型储罐）必须选用平衡式或机械泵入式比例混合装置。

不允许使用囊式压力比例混合装置。囊式压力比例混合装置的适用上限

即使允许使用，其单罐容积不得超过5m³。这意味着当所需泡沫液总量超过5m³时，囊式装置不再适用。

规范的实质导向当设计或实际使用中需要配置大于5m³的泡沫液储罐时，规范实际上已排除了囊式压力比例混合装置。

此时必须选择平衡式泡沫比例混合装置或机械泵入式泡沫比例混合装置。

三、平衡式泡沫比例混合装置简介

适用场所

平衡式泡沫比例混合装置主要用于：油码头、石油化工企业、大型油库、其他易燃液体储存与作业场所

工作原理

通过平衡阀动态调节，实现泡沫液与水的精确混合，能够持续输出符合设定比例要求的泡沫混合液。

主要组成部件

组件 功能说明

常压泡沫液储罐 储存泡沫原液，常压设计，便于补充

平衡阀 动态调节泡沫液流量，维持混合比稳定

泡沫液泵 提供泡沫液输送动力

比例混合器 将泡沫液与水按设定比例混合

与囊式装置的核心区别

对比项 囊式压力比例混合装置 平衡式比例混合装置

泡沫液储罐类型 囊式压力罐 常压储罐

单罐最大容积 ≤5m³ 无此限制

泡沫液补充 需泄压，不易随时添加 可随时补充

结构复杂度 相对简单 较复杂，但功能更完善

适用大型储罐 不符合规范要求 符合规范要求

四、总结

根据GB50151-2021的规定：

当泡沫液储罐设计容积大于5m³时，囊式压力比例混合装置已不满足规范要求，必须选用平衡式或机械泵入式泡沫比例混合装置。

这一规定实质上是针对大型储罐（单罐容量≥5000m³）的消防设计，提出了更高的混合装置技术要求，确保在大型火灾场景下泡沫灭火系统能够稳定、可靠地运行。
