​PHP平衡式压力比例混合装置、PHB机械泵入泡沫比例混合装置使用安装说明

平衡式压力比例混合装置使用安装说明

一、概述

在泡沫灭火系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求。

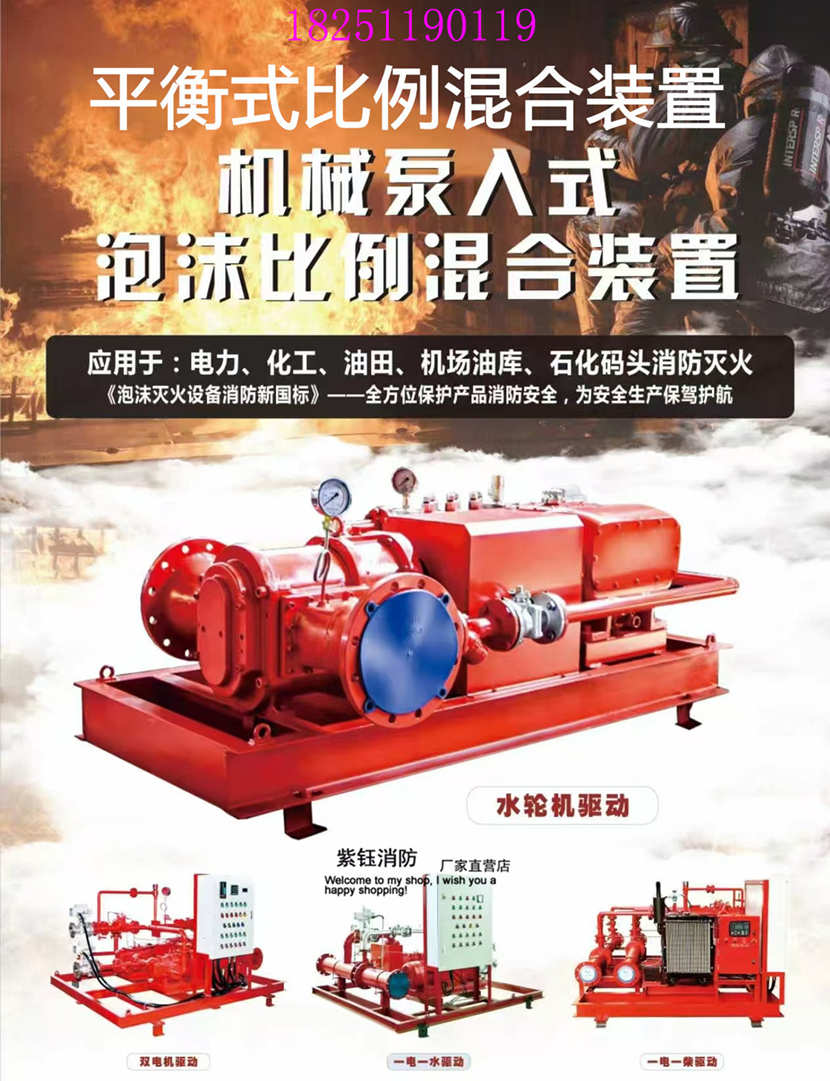

PHB/PHP系列泵入平衡压力式泡沫比例混合装置是一种可以向泡沫消防系统连续提供泡沫混合液的泡沫灭火装置。

主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。

该装置符合《低倍数泡沫灭火系统设计规范》及美国消防协会NFPA 11标准，并通过国家消防装备质量监督检测中心检测。

二、产品特点

采用常压、无囊、不锈钢泡沫液储罐作为泡沫液储存容器，可避免胶囊可能损坏造成的损失和较高的压力容器制造费用。

可适用于蛋白、氟蛋白、水成膜等多种类型的泡沫灭火剂。泡沫液可在装置灭火使用过程中不断添加，满足连续消防灭火的需要，

尤其适用于大中型泡沫消防工程。压力平衡阀的动态调节配合比例混合器，可保证较为精确的混合比。泡沫泵注入泡沫液的供给

方式使得泡沫混合液工作压力和流量具有较大的适应范围。操作较为简单，易于实现自动化控制。

三、工作原理与基本构成

3.1 工作原理

火灾发生时，通过自动或手动方式启动消防水泵、供水阀以及泡沫液泵与泡沫罐之间的控制阀压力水流经比例混合装置上的比例混合器，

同时泡沫液泵的驱动装置带动泡沫液泵抽取泡沫液罐内的泡沫液。泡沫液经过齿轮泵后成为高压液体，经过平衡阀的自动调节，

其压力在比例混合器入口处与供水压力保持一致，以保证混合比维持在恒定的范围内。当泡沫液泵的出口压力出现波动时，

管路上的泄压阀开启，将过高压力的泡沫液泄放回泡沫罐。经过比例混合器形成的泡沫混合液被输送到泡沫产生器、泡沫枪、

泡沫炮或其他泡沫设备，产生泡沫扑救火灾。

3.2 基本组成

平衡式比例混合装置通常由泡沫液储罐、泡沫液泵、比例混合器、平衡阀、压力传感器、阀门、过滤器、控制柜以及管道等组成。

泡沫液泵、平衡阀和比例混合器是平衡式比例混合装置的关键部件。通常将这些部件组装在一个共用底座上，组成一个撬块，

这是一个相对独立的、功能完整的泡沫比例混合系统。只要输入泡沫原液和消防压力水，系统即可按设定的混合比自动进行混合并输出泡沫混合溶液。

四、主要结构部件

4.1 泡沫液储罐

常压泡沫罐储罐的容器为不锈钢制作。泡沫液储罐上设有液面计、排液孔、进液孔、人孔、取样口、呼吸阀或带控制阀的通气孔等。

人孔作为储罐清洗用，呼吸阀/通气管作为平衡压力释放用。

4.2 泡沫液泵

泡沫液泵材料应耐泡沫液腐蚀，宜采用不锈钢材料。泡沫液泵应在明显位置上作出清晰永久性标示，标示中至少包括产品名称、

型号规格、流量、工作压力等基本参数。泡沫液泵的工作压力和流量应与比例混合装置的工作压力范围和流量范围相适应。

4.3 比例混合器

比例混合器应符合标准中的混合比要求。

4.4 平衡阀

平衡阀应通过耐压试验和耐液体浸渍性能试验，试验后应无损坏、永久变形等，且启动应灵敏。

4.5 控制柜

控制系统为双系统型（主、备系统），可通过信号自动启动本系统使平衡式比例混合装置按逻辑启动各阀、泵工作。

主系统工作流程为：检测到主系统消防水压力后，打开主消防水进水阀和主泡沫液泵，将泡沫原液泵入到主系统泡沫管路中。

主系统管道中泡沫原液经平衡阀和比例混合器相互协调工作，按预定的比例将泡沫原液注入到主管道的比例混合器中，

与主管道压力水混合成泡沫混合液进行灭火。若主系统在规定时间内泡沫泵出口压力不能达到设定值，

则控制系统自动启动备系统进行灭火工作，同时复位主系统。备系统工作流程为：检测到备系统消防水压力后，

打开备消防水进水阀，同时向泡沫撬块供给消防压力水和泡沫原液。当消防压力水到达撬块时，一部分消防压力水进入水轮机驱动泡沫泵，

泡沫泵将泡沫罐中的泡沫原液泵入到备系统泡沫管路中。备系统管道中泡沫原液经平衡阀和比例混合器相互协调工作，

按预定的比例将泡沫原液注入到备管道的比例混合器中，与备管道中的压力消防水混合成泡沫混合液进行灭火工作。

特别注意事项：当消防水进水压力达不到一定值时，系统不能通过一键式按钮自动启动。

五、平衡比例混合系统装置的安装

5.1 安装基本要求

1.装置应通过地脚螺栓固定。

2.装置与泡沫罐的安装高度应保持在同一水平或高于混合装置的泡沫罐。

3.泡沫罐与系统设备的连接应采用金属软管。

4.泡沫罐与系统设备的水平距离不宜超过3m。

5.平衡式比例混合装置应竖直安装在压力水的水平管道上。

6.应在水和泡沫液进口的水平管道上分别安装压力表，且与平衡式比例混合装置进口处的距离不宜大于0.3m。

7.泡沫液泵应水平安装，安装尺寸和管道的连接方式应符合设计要求。

8.混合器进水管路和出液管路中都应安装手动或电动阀门。

9.供水阀与混合器进口端距离不应小于管路通径的5倍，且应保证管路直而无阻塞。

10.出液阀与混合器出口端距离不应小于管路通径的10倍，且应保证管路直而无阻塞。

11.安装完成后应进行全面的检查。

六、系统启动前检查与准备

1.检查泡沫液储罐内泡沫液量是否充足，液面计显示是否正常。

2.检查各阀门是否处于正确的启闭状态。

3.检查各管道连接是否紧固，有无泄漏。

4.检查电源及控制系统是否正常。

5.检查消防水供水压力是否满足系统启动要求。

6.确认平衡阀、比例混合器等关键部件状态正常。

七、系统启动与运行

1.确认系统启动前检查全部合格后，方可启动系统。

2.通过自动或手动方式启动消防水泵及泡沫液泵。

3.观察系统运行参数（压力、流量、混合比等）是否在正常范围内。

4.系统运行过程中应密切监控各仪表读数，发现异常应及时处理。

5.特别注意：当消防水进水压力达不到设定值时，系统不能通过一键式按钮自动启动。

八、系统运行后冲洗

灭火作业完成后，应及时对系统进行冲洗：

1.关闭泡沫液泵及相应阀门。

2.开启冲洗管路，用清水冲洗管道及比例混合器内部。

3.冲洗时间应足够，确保管道内无泡沫液残留。

4.冲洗完成后，关闭冲洗阀门，恢复系统至备用状态。

九、系统维护

1.定期检查：应定期检查各阀门、管道、连接件的完好性，发现损坏应及时更换。

2.泡沫液管理：定期检查泡沫液储罐内泡沫液的质量和存量，必要时进行补充或更换。

3.平衡阀维护：定期检查平衡阀的动作灵敏度和密封性能。

4.控制柜维护：定期检查控制柜内电气元件的完好性，保持控制柜内清洁干燥。

5.定期测试：应定期进行系统功能测试，确保系统处于良好的备用状态。

十、控制柜面板图与控制原理

（控制柜面板图及控制原理图详见设备随机图纸资料）

说明：本说明书依据相关技术标准及行业规范编制，仅供参考。具体安装、使用及维护应结合设备实际配置及项目设计要求执行。
